Probador PID para confiabilidad solar / cámara PID

TESER PID /UNIDAD DE FUENTE DE ALIMENTACIÓN PID

         Características funcionales

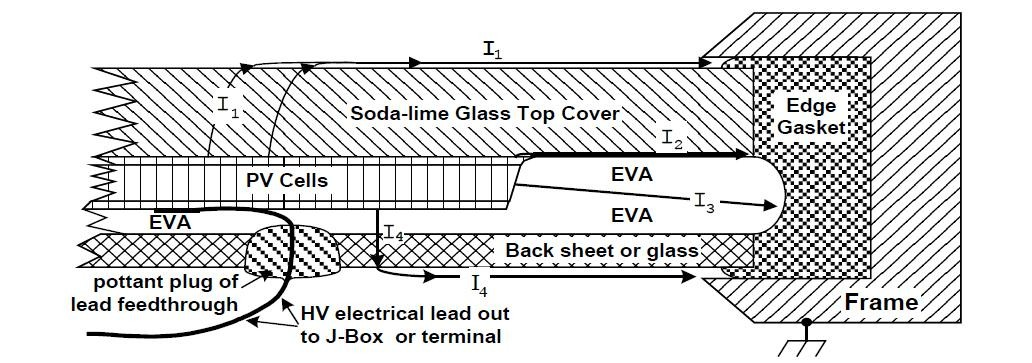

yo El extremo del marco del módulo fotovoltaico está conectado a tierra, lo que no solo simula la situación real, sino que también previene el peligro potencial causado por la alta presión del marco durante el proceso de prueba;

yo Para cada componente, se adopta el método de prueba de 4 cables, 2 cables de alto voltaje y 2 cables de tierra. Los cables de alto voltaje están conectados con los componentes internamente a través de la caja de conexiones, y los cables de tierra están conectados con el marco o conectados en otras posiciones efectivas.

yo Cada canal es independiente entre sí, la polaridad del voltaje de cada canal y el tiempo se pueden configurar por separado;

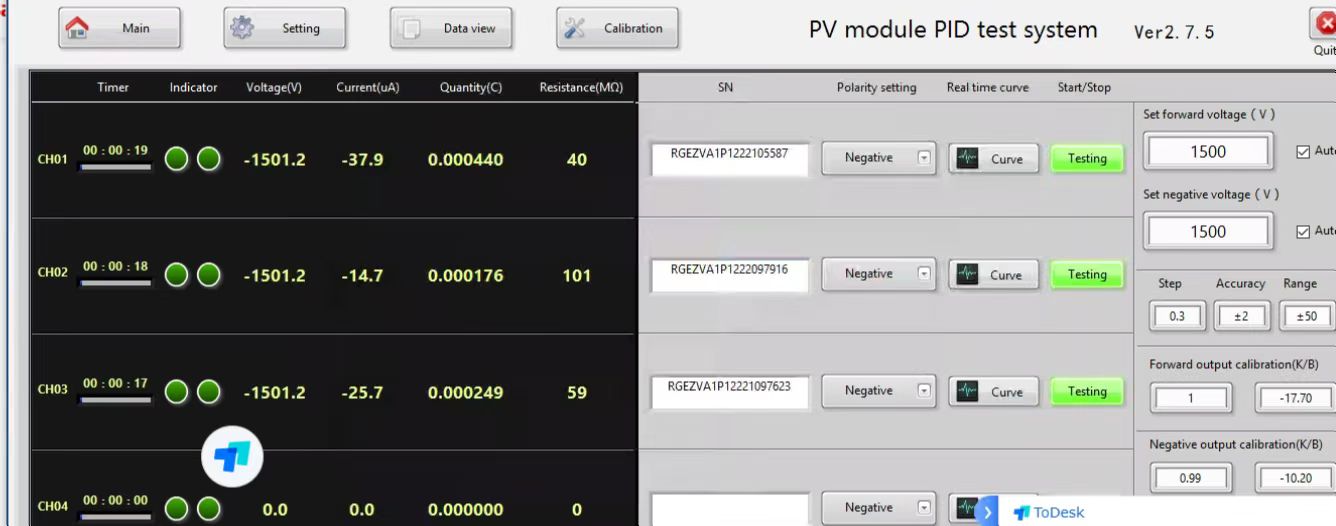

yo Visualización de voltaje, corriente de fuga y resistencia de aislamiento al mismo tiempo;

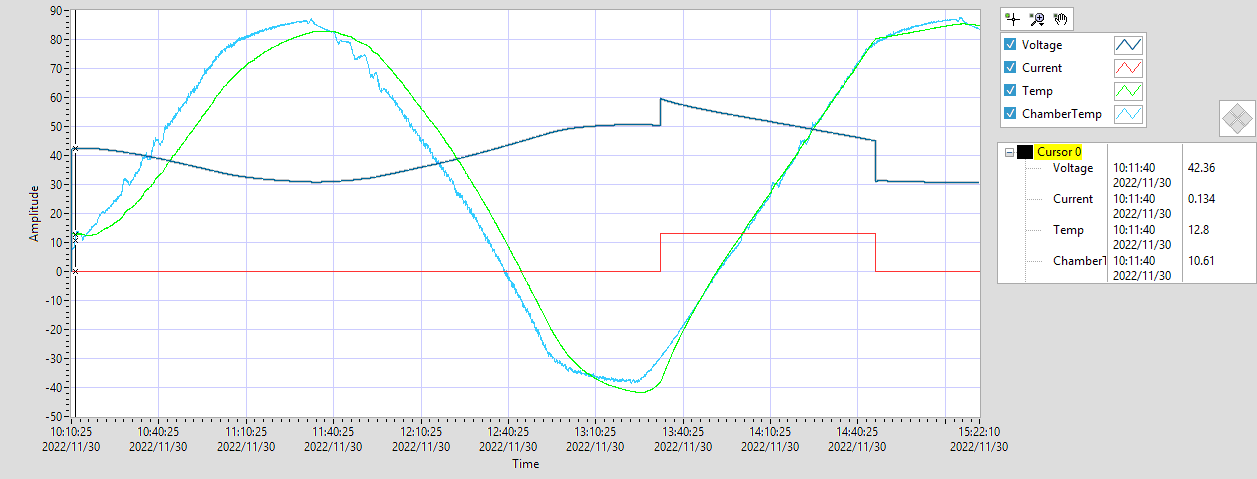

yo Monitoreo en tiempo real de voltaje, corriente de fuga, curva de resistencia de aislamiento;

yo La pantalla muestra la situación de la prueba y registra los datos de la prueba;

yo Todos los datos de monitoreo se pueden exportar en Excel, CSV y otros formatos.

yo Ingrese el número de serie del componente, el período de prueba y el nombre de la prueba para consultar curvas y datos históricos

yo Los parámetros de alarma se configuran por separado, como alarma de sobrecorriente y alarma de subtensión.

Parámetros técnicos

        fuente de alimentación:

yo Rango de voltaje: -2000 ~ 2000V;

yo Precisión de voltaje: 0,5% FS;

yo Resolución de voltaje: 1V;

yo Capacidad actual: 10 mA;

      Sensor de corriente:

yo Rango de prueba: -1 ~ 1mA;

yo Precisión de la prueba: 0,5% FS;

yo Resolución: 0,001mA.

      Tarjeta de adquisición de datos

yo Admite comunicación RS485, admite entrada de señal de 0-5 V, 0-10 V, 4-20 mA

yo resolución de 14 bits

yo 20 entradas analógicas

yo Configuración del software T /C, baja tensión y entrada de corriente.

yo Tensión de aislamiento: 3000 Vcc

yo Admite control Modbus/RTU

yo Fuente de alimentación CC24V

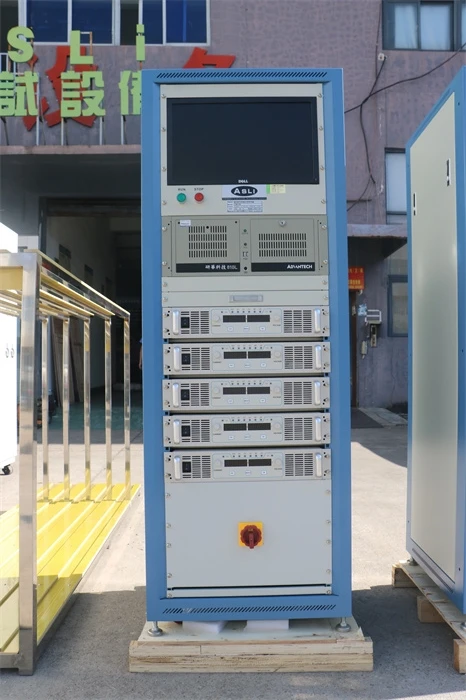

        computadora industrial

yo Gabinete de control: gabinete estándar 4U;

yo Fuente de alimentación: 300W;

yo Placa base: 14S4 (incluida la ranura 4PCI);

yo Tarjeta larga: CPU ANOVO 7865L;

yo Memoria: 4G DDR;

yo Disco duro: 1 TB;

yo CD-ROM: DVD-ROM;

yo Monitor: Dell-IN1940MW.

       cables

yo Material: gel de sílice;

yo Grado de presión: 25KV;

yo Diámetro del núcleo: 0,5 mm², alambre de cobre multifilar;

yo Temperatura de funcionamiento: -60-250℃;

yo Diámetro exterior: 5,8 mm;

yo Longitud: estándar 6 m/juego;
