Sistema de monitoreo de continuidad de corriente y suministro de energía

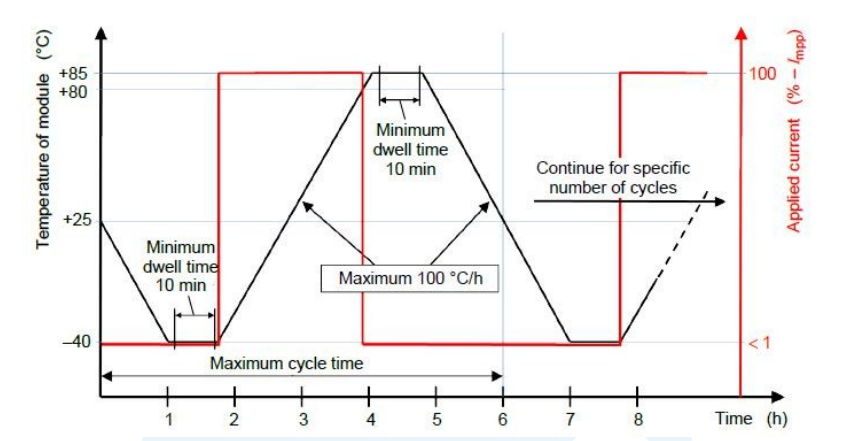

  Notas adicionales:

1. Para la conductividad del circuito interno, 25℃por encima de la corriente Imp, a través de la corriente de control de temperatura encendida y apagada, se puede configurar la temperatura de encendido y apagado;

2. El componente puede pasar una corriente de 1% Imp, a través del encendido y apagado de la corriente de control de temperatura;

3. En la etapa de calentamiento entre -40℃y 80℃, el componente dentro de la corriente Imp, en otras etapas, el componente dentro de la corriente no supera el 1%Isc;

4. Cumpla simultáneamente con las normas IEC61215(2005),IEC61215(2016) e IEC61215(2021);

Características funcionales

Adopte un canal especial de disipación de calor para evitar el fenómeno de alta temperatura causado por el calentamiento de alta corriente a largo plazo y garantizar el funcionamiento ininterrumpido del equipo a largo plazo.

Se adopta una fuente de alimentación de corriente constante estable para evitar fallas de energía por sobrecarga causadas por una resistencia interna inestable en el caso de temperaturas altas y bajas alternas.

Se mejora la función de control de corriente única requerida en el estándar y se adopta la función de control de registro de corriente multicanal para realizar la función de control de temperatura independiente de un solo componente, para garantizar que cada componente pueda cumplir con las condiciones experimentales, mientras se monitorea el rendimiento de temperatura de cada componente bajo temperaturas altas y bajas alternas;

Puede comunicarse con la caja ambiental, monitoreando los datos de temperatura y humedad de la caja ambiental;

Equipado con peso 5N, en proceso de electrificación para aplicar tensión;

Buena interfaz hombre-máquina, que utiliza una computadora industrial de alta calidad, para garantizar un funcionamiento estable a largo plazo del equipo.  Puede monitorear los datos específicos de corriente y temperatura, y obtener las curvas de corriente y temperatura de todo el proceso, que pueden generarse e imprimirse en formato EXCEL.

fuente de alimentación

yo Rango de voltaje: 0-100V;

yo Precisión: 0,2%±40mV;

yo tasa de ajuste de voltaje de fuente:≤0,2%;

yo Tasa de ajuste de carga: voltaje estable≤1%, flujo constante≤2%;

yo Ambiente de trabajo: -10 ~ 45℃;

yo Rango actual: 0-30A;

yo precisión: 0,2%±3mA@≥200mA/3mA@≤200 mA;

Sensor de temperatura

yo Línea de medición de temperatura OMGGA

yo Material: teflón

yo Rango de prueba: -50 ~ 200℃;

yo Exactitud:±1%

Adquisición y control de datos.

yo Admite comunicación RS485, admite entrada de termopar J, K, T, E, R, S y B

yo resolución de 16 bits

yo 8 entradas diferenciales

yo Configuración del software T /C, baja tensión y entrada de corriente.

yo Tensión de aislamiento: 3000 Vcc

yo Admite control Modbus/RTU

yo Fuente de alimentación CC24V

industrial Computadora

yo Chasis estándar de 42U;

yo potencia de 300W;

yo placa base 14S4 (incluida la ranura 4PCI);

yo ANOVO 7865L CPU Tarjeta larga;

yo NÚCLEO E2180;

yo Memoria DDR 4G;

yo disco duro de 1T;

Unidades de CD-ROM de DVD.

yo Pantalla de cristal LÍQUIDO de 19"
