Cámara de prueba de cambio rápido de temperatura control lineal no lineal con carga
Inicio / Productos / Cámara de prueba de cambio rápido de temperatura (EES) / Cámara de prueba de cambio rápido de temperatura control lineal no lineal con carga
Productos
Etiquetas

Cámara de prueba de temperatura y humedad

Cámara de prueba de cambio rápido de temperatura control lineal no lineal con carga

Cámara de prueba de cambio rápido de temperatura control lineal no lineal con carga

FLas cámaras de prueba de tasa de cambio rápido simulan velocidades de transición de temperatura rápidas para cambios más rápidos de temperatura del producto según sus requisitos de prueba, probando sus productos y detectando defectos más rápido. Estas cámaras cuentan con un flujo de aire mejorado con compresores más grandes para velocidades de cambio de 15 °C/min y superiores. Nosotros, ASLI, ofrecemos cámaras de prueba de acceso rápido, de acceso directo, de acceso rápido y personalizadas que están diseñadas para sus pruebas específicas. Además, con una carga de calefacción de alto valor. Control lineal o no lineal, dos modos son opcionales.

Consulta ahora
Descripción

Cámara de prueba de tasa de cambio rápido de temperatura

F-TH-150 / 225 / 408 / 800 (A~F) — Rampa lineal rápida de 3 a 20 °C/min, control de humedad opcional

Certificada CE Garantía de 12 meses Construido a pedido Soporte remoto de por vida Fabricante desde 1988

Serie F-TH: Comparación de cuatro modelos

Parámetro F-TH-150 (A~F) F-TH-225 (A~F) F-TH-408 (A~F) F-TH-800 (A~F)
Dimensión interna An×Al×Pr (mm) 500 × 600 × 500 600 × 750 × 500 600 × 850 × 800 1000 × 1000 × 800
Dimensión externa An×Al×Pr (mm) 1100 × 1750 × 1600 1200 × 1800 × 1700 1250 × 1900 × 1900 1600 × 2050 × 2150
Rango de temperatura −70°C ~ +150°C
Rango de cambio rápido de temperatura −45°C ~ +85°C
Tasa de rampa máxima Hasta 20 °C/min bajo control lineal total
Velocidad ascendente/descendente Control lineal: 3 ~ 20 °C/min, ajustable  | Control no lineal: 3 ~ 30 °C/min, ajustable
Rango de humedad (opcional) 20% ~ 98% H.R. — 10%–98% o 5%–98% disponible con deshumidificador
Resolución de indicación 0,1 °C / 0,1% H.R.
Uniformidad de distribución ± 2,0 °C / ± 3,0% H.R.
Controlar la precisión ± 0,5 °C / ± 2,5% H.R.
Material interno y externo Caja interior: acero inoxidable SUS 304#. Caja exterior: acero inoxidable o acero laminado en frío con revestimiento de pintura.
Material aislante Materiales aislantes de espuma de formiato, cloro y acetato de etilo, de alta densidad y resistentes a altas temperaturas
Sistema de enfriamiento Compresor refrigerado por agua/de una etapa; refrigerante ecológico R23 / R404A
Compresor marca francesa Tecumseh; Alemania marca Bizer
Dispositivos de protección interruptor sin fusibles; protección contra sobrecarga del compresor; protección de refrigerante de alta/baja presión; protección contra exceso de humedad y exceso de temperatura; fusibles; sistema de advertencia de fallas; alerta de escasez de agua
Accesorios opcionales Puerta interior con orificio de operación; purificador de agua; deshumidificador; grabadora
Comunicación RS-232 o RS-485
Fuerza CA 380 V trifásico 5 hilos, 50/60 Hz
Peso (aprox.) 250 kilos 350 kilogramos 450 kilos 600 kilos
Los sufijos A~F indican opciones configurables. La función de humedad es opcional y requiere un deshumidificador para el rango de humedad relativa del 5 % al 10 %. Tamaños de cámara personalizados disponibles bajo petición.

¿Necesita un tamaño de cámara diferente, un rango de humedad o un estándar de prueba específico? Envíenos sus especificaciones de DUT y su perfil de prueba; nuestro equipo recomendará una configuración y un presupuesto dentro de las 24 horas.

Galería de productos

Imágenes del producto

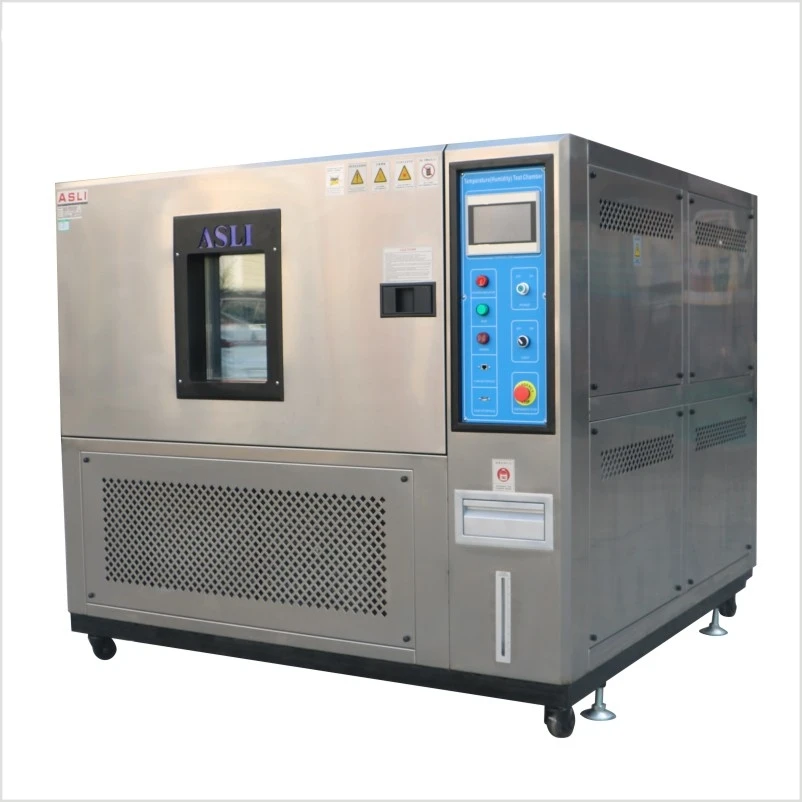

Cámara de prueba de tasa de cambio rápido de temperatura: vista frontal
Cámara de cambio rápido de temperatura: vista lateral
Cámara de cambio rápido de temperatura — panel de control
Cámara de cambio rápido de temperatura: detalle interior
Cámara de cambio rápido de temperatura: detalle del sello de la puerta
Instalación de producción

Montaje y taller

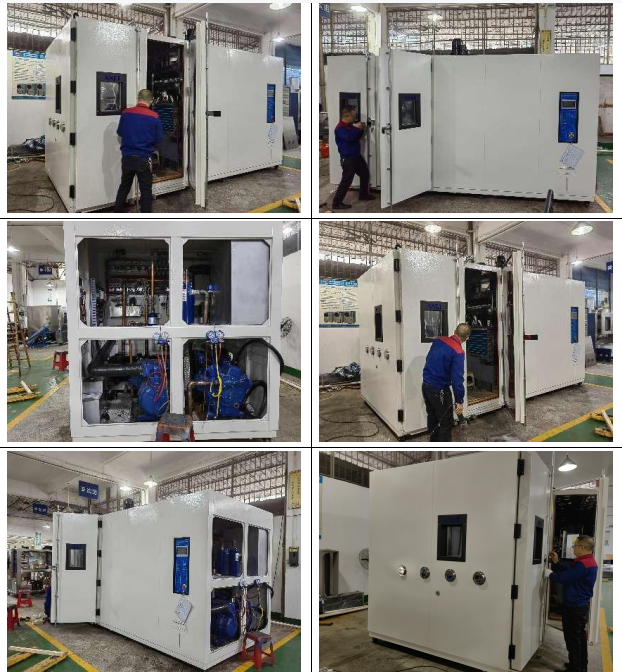

Cada cámara se ensambla, cablea y prueba funcionalmente en nuestras propias instalaciones antes del envío.

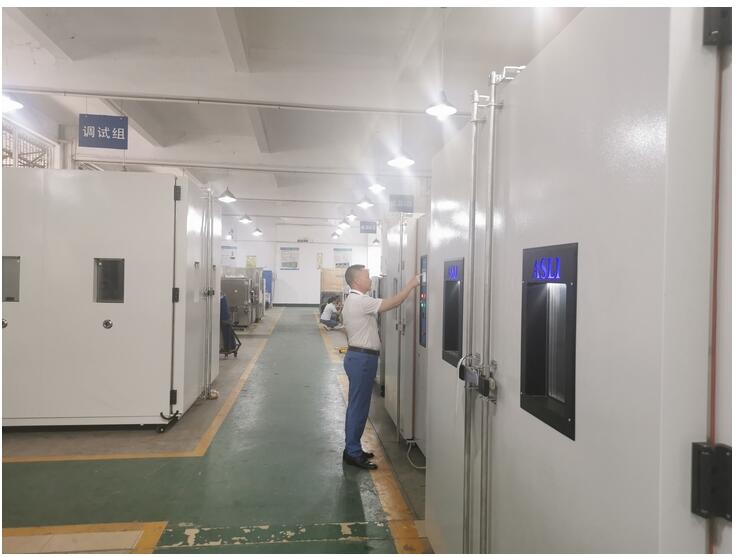

Cámara de cambio rápido de temperatura — taller de montaje
Cámara de cambio rápido de temperatura: línea de producción en fábrica
Configuraciones

Dos modos de control y humedad opcional

Haga coincidir el perfil de la rampa y la capacidad de humedad con su estándar de prueba: la cámara se construye según sus especificaciones.

Modo lineal

3–20 °C/min con control lineal completo

Un ritmo de rampa constante de principio a fin. Este es el modo utilizado para los estándares que definen una velocidad fija por minuto, por ejemplo, ciertos perfiles de ciclos de baterías y de automóviles.

  • Ajustable de 3 a 20 °C por minuto
  • Pendiente constante: sin deriva durante todo el ciclo
  • Repetible y comparable entre pruebas
  • Preferido para informes de calificación y auditorías.
Modo no lineal

3–30 °C/min con rampa de pico más rápida

La tasa de rampa varía según el perfil. Este modo se utiliza para la detección de tensiones aceleradas, donde el objetivo es forzar fallas tan rápido como lo permita la cámara.

  • Ajustable de 3 a 30 °C por minuto
  • Rendimiento de pull-down y pull-up más rápido
  • Adecuada para pruebas de detección y estrés al estilo HALT.
  • La función de humedad se puede combinar.
Características

Lo que ofrece este sistema

Velocidad

Rampa lineal de hasta 20 °C/min

En la práctica:Comprime lo que sería una prueba gradual de 3 a 5 horas en un ciclo mucho más corto, sin sacrificar el perfil lineal que requieren los estándares.

Cobertura

Temperatura + Humedad Opcional

En la práctica:Ejecute ciclos de calor/frío seco o agregue control de humedad del 20 % al 98 % de humedad relativa sin comprar una segunda cámara.

Exactitud

Control ±0,5 °C / ±2,5% H.R.

En la práctica:El control basado en BTHC mantiene estables la temperatura y la humedad, incluso durante eventos de rampa de alta velocidad donde suele aparecer la deriva.

Flexibilidad

4 volúmenes estándar, A~F configurables

En la práctica:Tamaños internos de 150 L, 225 L, 408 L y 800 L, cada uno de ellos configurable en niveles de opciones A~F, desde ciclos básicos hasta control total de la humedad.

Características clave

Funciones integradas

Funciones de control, ciclos y monitoreo incluidas con cada cámara de cambio rápido de temperatura.

01
Control de temperatura y humedad BTHCControl equilibrado de temperatura y humedad con P.I.D. + S.S.R., además de función de cálculo automático.
02
Ciclismo multisegmento programableHasta 100 programas, cada uno con hasta 100 segmentos; máximo 999 ciclos por programa.
03
Memoria de apagadoSe reanuda desde donde se detuvo el programa después de un corte de energía. Respaldo de memoria de 5 años.
04
Pantalla LCD importadaMuestra el punto de ajuste, el valor real y el tiempo simultáneamente. Condiciones fijas o programables.
05
Circuito de refrigeración dobleCompresor importado completamente cerrado; Configuración de enfriamiento rápido, enfriado por aire o enfriado por agua.
06
Sensor DIN PT-100ΩSensor de temperatura industrial estándar para estabilidad a largo plazo y fácil reemplazo.
07
RS-232 / RS-485 + Relé TemporizadorInterfaz de comunicación estándar y relé de salida de señal temporizador para automatización.
08
Bloqueo de interfaz y alarmaLa función de bloqueo de interfaz evita cambios no autorizados; La alarma se activa al ejecutar o configurar fallas.
Estándares

Estándares de prueba comunes

La serie F-TH está diseñada para soportar los siguientes estándares de ciclos rápidos de temperatura y humedad.

CEI 62133-2017Celdas y baterías secundarias
UL 1642Baterías de litio
ONU 38.3Transporte de Baterías de Litio
CEI 60068-2-14Cambio de temperatura
GB/T 2423.22Cambio de temperatura
CEI 60068-2-38Temperatura/humedad compuestas
MIL-STD-810Prueba ambiental
ISO 16750-4Vehículos de carretera: cargas climáticas
Datos de prueba

Datos de rendimiento medidos

Perfiles de temperatura y humedad registrados en la serie F-TH durante pruebas reales de ciclo rápido.

Cámara de cambio rápido de temperatura: perfil de temperatura de ciclo rápido
Cámara de cambio rápido de temperatura: tabla de perfil de humedad

Los gráficos muestran los perfiles de temperatura y humedad registrados durante un ciclo típico de cambio rápido de temperatura.

Seguridad

Protección multicapa

Capas de protección independientes: protegen su muestra, su operador y el sistema.

Interruptor sin fusibles
Protección contra sobrecarga del compresor
Interruptor de refrigerante de alta/baja presión
Protección contra el exceso de humedad
Protección contra sobrecalentamiento
Sistema de advertencia de fallas
Advertencia de escasez de agua
Fusibles y alarma electrónica.
Aplicaciones

¿Quién utiliza este sistema?

Aplicado a la inspección de calidad y pruebas de confiabilidad en las industrias de electrónica, automoción, baterías y materiales.

Electrónica y PCB
Electrodomésticos
Equipo de comunicación
Instrumentos y medidores
Componentes automotrices
Almacenamiento de batería y energía
Plástico y caucho
Metales y aleaciones
Alimentos y químicos
Materiales de construcción
Dispositivos médicos
Aeroespacial y Defensa
Preguntas frecuentes

Preguntas comunes

¿Cuál es la diferencia entre control de rampa lineal y no lineal?
El control lineal mantiene una velocidad de rampa constante de principio a fin: ajustable de 3 a 20 °C/min. El control no lineal permite una velocidad máxima más rápida de 3 a 30 °C/min, pero no es constante durante todo el ciclo. El modo lineal se utiliza para perfiles estandarizados; El modo no lineal se utiliza para la detección de tensión acelerada.
¿Se incluye control de humedad de serie?
La humedad es opcional. El rango de humedad estándar es de 20% a 98% H.R. Para los rangos más amplios de 10% a 98% o de 5% a 98%, se requiere un deshumidificador y se debe especificar en el pedido.
¿Qué indica el sufijo A~F en el número de modelo?
Los sufijos A~F indican niveles de opciones configurables en cada tamaño de chasis. Las opciones incluyen control de humedad, puerta interior con orificio de operación, purificador de agua, deshumidificador y registrador. Envíanos tu perfil de prueba y te confirmaremos el nivel de opción correcto.
¿Cuál es el plazo de entrega?
Todas las cámaras se construyen bajo pedido. El plazo de entrega típico es de aproximadamente30 a 40 días laborables, dependiendo de la configuración y personalización. El plazo de entrega exacto se confirma en la cotización.
¿Ofrecen instalación y puesta en marcha?
Todos los sistemas se envían con embalaje de exportación y una guía de instalación.Se incluye soporte de puesta en marcha remotapara clientes extranjeros. La instalación en el sitio se puede organizar y cotizar por separado según la ubicación.
¿Qué garantía incluye?
Cada sistema lleva unGarantía de 12 meses. Se incluye soporte técnico remoto de por vida. La garantía extendida está disponible a pedido.
¿Listo para especificar su cámara? Envíenos su estándar de prueba, tamaño de muestra y tasa de rampa requerida.
