Cámara de choque térmico programable de cambio rápido de temperatura alta y baja
Inicio / Productos / Cámara de prueba de temperatura alta y baja / Cámara de choque térmico programable de cambio rápido de temperatura alta y baja
Productos
Etiquetas

Cámara de prueba de temperatura y humedad

Cámara de choque térmico programable de cambio rápido de temperatura alta y baja

Cámara de choque térmico programable de cambio rápido de temperatura alta y baja

La cámara de choque térmico programable de cambio rápido de temperatura alta y baja se utiliza para probar la extensión de soporte de las estructuras del material y el material compuesto en un ambiente instantáneo y continuo de alta temperatura y temperatura extremadamente baja, que es en el menor tiempo para probar su expansión y contracción térmica causada por cambios químicos o daños físicos.

Consulta ahora
Descripción

Cámara de prueba de temperatura alta-baja

TS-80 / TS-150 / TS-252 — Pruebas de resistencia a la temperatura estática y vida útil en almacenamiento

Certificada CE Garantía de 12 meses Construido a pedido Soporte remoto de por vida Fabricante desde 1988

Serie TS: comparación de tres modelos

Parámetro TS-80 (A~C) TS-150 (aire acondicionado) TS-252 (A~C)
Dimensión interna An×Al×Pr (mm) 500 × 400 × 400 600 × 500 × 500 700 × 600 × 600
Dimensión externa An×Al×Pr (mm) 1550 × 1950 × 1550 1600 × 2000 × 1700 1700 × 2100 × 1750
Rango de temperatura de la zona de prueba Tipo A: −40 °C ~ +150 °C (200 °C opcional)  | Tipo B: −55 °C ~ +150 °C (200 °C opcional)  | Tipo C: −65 °C ~ +150 °C (200 °C opcional)
Rango de alta temperatura +60 °C ~ +150 °C (200 °C opcional)
Rango de temperatura baja −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Tasa de rampa (gradual) Aproximadamente 1 ~ 3 °C/min: diseñado para resistencia estática, no para choques rápidos
Precisión de control/uniformidad de distribución ± 0,5 ºC / ± 2 ºC
Material interno y externo Caja interior: acero inoxidable SUS 304#. Caja exterior: acero inoxidable o acero laminado en frío con revestimiento de pintura.
Material aislante Material aislante de espuma de alta densidad y resistente a altas temperaturas.
Mecánica P.I.D + S.S.R + Sistema de control de temperatura equilibrado por microcomputadora
Sistema de enfriamiento Compresor semihermético de doble etapa (refrigerado por agua) / Compresor hermético de doble etapa (refrigerado por aire)
Dispositivos de protección de seguridad Disyuntor sin fusibles; interruptor de presión alta/baja del compresor; sistema de advertencia de fallas; alarma electrónica
Compresor marca francesa Tecumseh; Alemania marca Bizer
Fuerza CA 220 V monofásico, 3 hilos, 50/60 Hz  | CA 380 V trifásico 5 hilos, 50/60 Hz
Peso (aprox.) 450 kilogramos 650 kilogramos 850 kilogramos
Los grados A / B / C se diferencian por su capacidad a bajas temperaturas. La temperatura alta de 200 °C es opcional. Tamaños de cámara personalizados disponibles bajo petición.

¿Necesita un tamaño de cámara personalizado, un grado de temperatura o un estándar de prueba específico? Envíenos sus especificaciones de DUT y su perfil de prueba; nuestro equipo recomendará una configuración y un presupuesto dentro de las 24 horas.

Galería de productos

Imágenes del producto

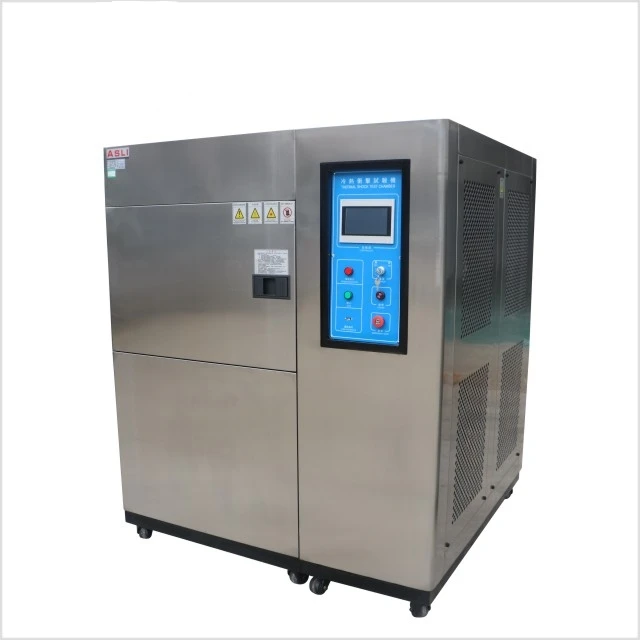

Cámara de prueba de temperatura alta y baja: vista frontal
Cámara de temperatura alta y baja: vista lateral
Cámara de temperatura alta y baja: panel de control
Cámara de temperatura alta y baja: vista interior
Cámara de temperatura alta y baja: instalada en el laboratorio
Cámara de temperatura alta y baja: detalles adicionales
Cámara de temperatura alta y baja: vista del sistema

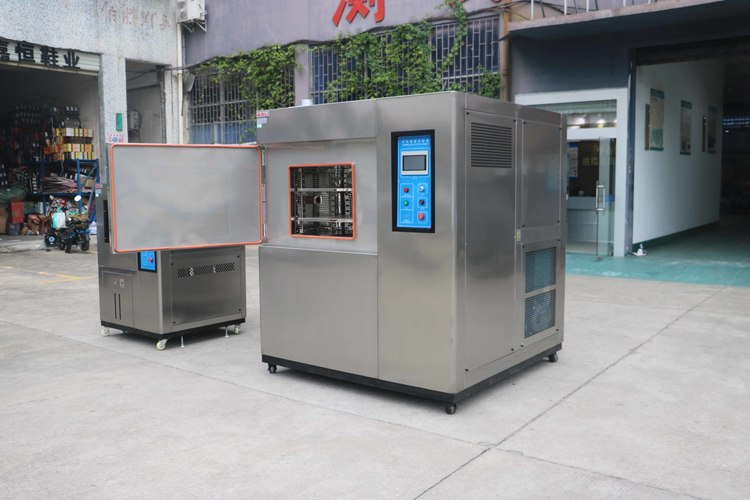

Cámara de temperatura alta-baja: puerta abierta
Configuraciones

Diseño de cámara única y tres grados de temperatura

Una cámara, tres opciones de extremo frío. Haga coincidir la calificación con el estándar de su examen, no al revés.

Cámara única

Muestra estática, sin transferencia de cesta

Un diseño de cámara única donde la muestra permanece en su lugar durante toda la prueba. No hay cesta, ni piezas móviles ni tensión mecánica en el DUT.

  • La muestra permanece estática durante toda la prueba.
  • No hay mecanismo de transferencia de cesta que mantener
  • Operación y calibración más simples que los sistemas multicámara
  • Adecuado para muestras cableadas, delicadas o pesadas
Grados de temperatura

Tipo A, B y C: hasta −65 °C

Elija el grado de baja temperatura que coincida con la especificación de su producto o el estándar de prueba. El lado de alta temperatura es común a los tres grados.

  • Tipo A: −40 °C ~ +150 °C
  • Tipo B: −55 °C ~ +150 °C
  • Tipo C: −65 °C ~ +150 °C
  • Opción de alta temperatura de +200 °C disponible en todos los grados
Características

Lo que ofrece este sistema

Sencillez

Sólo temperatura: sin sistema de humedad

En la práctica:Menos subsistemas que una cámara de humedad: más sencillo de operar y mantener. Si no necesitas humedad, no la pagas.

Cobertura

Tres grados de baja temperatura

En la práctica:Elija entre −40 °C, −55 °C o −65 °C según su estándar de prueba. El límite de alta temperatura se amplía opcionalmente hasta 200 °C.

Estabilidad

±0,5 °C Control, ±2 °C Uniformidad

En la práctica:El control PID + SSR mantiene la cámara estable durante pruebas de resistencia de larga duración, donde la deriva es más importante.

Huella

Cámara única, puerta única

En la práctica:Un chasis estándar que se adapta a un laboratorio de mesa a piso. Sin transferencia de cesta, sin espacio adicional para la cabeza, sin instalación complicada.

Características clave

Funciones integradas

Funciones de control, ciclos y monitoreo incluidas con cada cámara de temperatura alta-baja.

01
Control equilibrado PID + SSREstabiliza la temperatura de la cámara y simplifica la programación de larga duración.
02
Tasa de rampa gradualAproximadamente de 1 a 3 °C por minuto: el perfil correcto para pruebas de resistencia y almacenamiento.
03
Ciclismo de larga duraciónMáximo 999 horas por paso y hasta 9999 ciclos sin intervención del operador.
04
Tres grados de temperaturaOpciones de extremo frío A/B/C: −40 °C, −55 °C y −65 °C.
05
Compresor de doble etapaDesplegable rápido; Configuraciones enfriadas por agua y enfriadas por aire disponibles.
06
Volver al ambienteLa cámara puede volver a la temperatura normal para una extracción segura de la muestra.
07
RS-232/RS-485Interfaz de comunicación estándar para registro de datos y automatización.
08
Tamaños de cámara personalizadosLas dimensiones internas se pueden adaptar al dispositivo bajo prueba y al diseño del laboratorio.
Estándares

Estándares de prueba comunes

Diseñado para cumplir con los siguientes estándares de ciclos térmicos y altas/bajas temperaturas.

GB/T 2423.1Prueba de baja temperatura
GB/T 2423,2Prueba de alta temperatura
GB/T 2423.22Cambio de temperatura
GJB 150.5Prueba de choque de temperatura
GJB 360.7Prueba de choque de temperatura
GJB 367.2-405Prueba de choque de temperatura
CEI 61215Calificación del módulo fotovoltaico
CEI 61646Calificación fotovoltaica de película delgada
Datos de prueba

Datos de rendimiento medidos

Perfiles de temperatura reales registrados desde la Serie TS durante un ciclo de prueba de resistencia real.

Cámara de temperatura alta-baja: perfil de temperatura de prueba de resistencia
Cámara de temperatura alta-baja: pantalla de control que muestra el punto de ajuste versus el real
Cámara de temperatura alta-baja: perfil de prueba cíclica
Cámara de temperatura alta y baja: disposición del sistema y de las tuberías

Los gráficos muestran el perfil de temperatura durante un ciclo típico de resistencia a altas y bajas temperaturas.

Seguridad

Protección multicapa

Capas de protección independientes: protegen su muestra, su operador y el sistema.

Disyuntor sin fusible
Compresor alta/baja presión
Frigorífico de alta presión.
Sistema de advertencia de fallas
alarma electrónica
Protección contra sobrecalentamiento
Protección contra la escasez de agua
Protección contra sobrecarga del motor
Aplicaciones

¿Quién utiliza este sistema?

Dondequiera que un producto tenga que sobrevivir años de calor o frío, esta cámara es la herramienta adecuada.

Electrónica y PCB
Componentes automotrices
Aeroespacial y Defensa
Materiales y revestimientos
Módulos solares/fotovoltaicos
LED e iluminación
Almacenamiento de batería y energía
Embalaje y transporte
Laboratorios universitarios y de investigación
Casas de prueba de terceros
Distribuidores y OEM
Dispositivos médicos
Preguntas frecuentes

Preguntas comunes

¿Cuál es la diferencia entre una cámara de alta-baja temperatura y una cámara de choque térmico?
Una cámara de temperatura alta y baja aumenta la temperatura gradualmente (entre 1 y 3 °C por minuto) y la mantiene para realizar pruebas de resistencia y vida útil. Una cámara de choque térmico transfiere la muestra entre zonas frías y calientes en segundos para forzar fallas por tensión estructural.
¿Qué grado de temperatura (A / B / C) debo elegir?
Los grados se diferencian en su capacidad a bajas temperaturas: (A) −40 °C, (B) −55 °C, (C) −65 °C. El rango de alta temperatura es de hasta +150 °C estándar, con +200 °C opcional. Comparta su estándar de prueba y DUT: nuestro equipo le recomendará la calificación correcta.
¿Qué velocidad de rampa proporciona esta cámara?
La Serie TS utiliza una rampa gradual de aproximadamente1 a 3 °C por minuto. Este es el perfil correcto para las pruebas de resistencia estática, envejecimiento y vida útil en almacenamiento, no para el choque térmico rápido.
¿Cuál es el plazo de entrega?
Todas las cámaras se construyen bajo pedido. El plazo de entrega típico es de aproximadamente30 a 40 días laborables, dependiendo de la configuración y personalización. El plazo de entrega exacto se confirma en la cotización.
¿Ofrecen instalación y puesta en marcha?
Todos los sistemas se envían con embalaje de exportación y una guía de instalación.Se incluye soporte de puesta en marcha remotapara clientes extranjeros. La instalación en el sitio se puede organizar y cotizar por separado según la ubicación.
¿Qué garantía incluye?
Cada sistema lleva unGarantía de 12 meses. Se incluye soporte técnico remoto de por vida. La garantía extendida está disponible a pedido.
¿Listo para especificar su cámara? Envíenos su estándar de prueba, tamaño de muestra y rango de temperatura requerido.
