¿Puede su cámara ambiental manejar tasas de rampa rápidas? He aquí por qué debería hacerlo
La velocidad de rampa no es sólo una especificación: es un factor de estrés
En las pruebas de temperatura, a menudo se pasa por alto la velocidad de rampa (la velocidad de cambio de temperatura por minuto). Sin embargo, para industrias como la electrónica automotriz, la aeroespacial y los semiconductores, la velocidad de rampa de una cámara define si puede replicar el estrés del mundo real. Una rampa lenta puede pasar por alto puntos críticos de falla; demasiado rápido y corre el riesgo de una exposición no uniforme.
Por qué la rapidez es importante en aplicaciones reales
-
Las pruebas de choque térmico (como IEC 60068-2-14) requieren ciclos rápidos entre zonas frías y calientes, hasta 20 °C/min o más.
-
Las pruebas de baterías de vehículos eléctricos a menudo simulan escenarios de fuga térmica, donde una rampa rápida es esencial para capturar las tendencias de degradación.
-

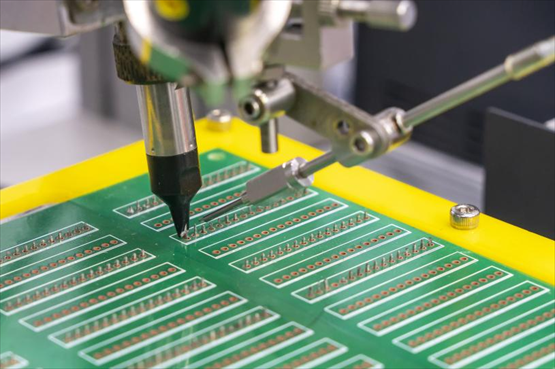

La validación de las uniones de soldadura de PCB depende de rampas repetidas y precisas para identificar grietas por fatiga.
Sin la velocidad de rampa correcta, las pruebas se vuelven irrelevantes.
La ingeniería detrás de las cámaras de rampa rápida
Las cámaras de alto rendimiento deben combinar:
-
Potentes sistemas de calefacción/refrigeración, a menudo refrigeración en cascada o inyección de LN2
-
Control sofisticado del flujo de aire para evitar gradientes térmicos
-
Baja masa térmica en accesorios internos para permitir una rápida recuperación.
Simplemente aumentar la potencia del compresor no soluciona todo: la uniformidad del flujo de aire y el diseño del intercambiador de calor desempeñan un papel más importante.
Cuando falla la velocidad de rampa
Hemos visto fallas comunes en las pruebas relacionadas con sistemas de rampa de bajo rendimiento:
-
Esquinas del producto sobrecargadas debido a la distribución desigual del calor
-
Se obtienen resultados de aprobación falsa cuando los productos se calientan demasiado lentamente y no experimentan una carga térmica real.
-
Pruebe el incumplimiento del estándar cuando los perfiles excedan las ventanas de tolerancia permitidas
En resumen: si la tasa de rampa es incorrecta, la prueba no refleja la realidad.
Elegir la velocidad de rampa adecuada: más que “rápida”
Lo rápido no siempre es mejor. Algunos estándares (como JEDEC JESD22-A104) definen tolerancias específicas para el tiempo de rampa, no la velocidad máxima. Una rampa demasiado empinada puede inducir un choque térmico que el producto nunca encontrará en el campo.
Por eso los ingenieros de pruebas deben:
-
Conozca el perfil térmico del escenario de uso final.
-
Seleccione cámaras con velocidades de rampa programables y controlables
-
Valide el rendimiento de la cámara con retroalimentación de termopar en tiempo real
Las pruebas son simulación, no castigo.
Una buena tasa de rampa no consiste en llevar el equipo al límite, sino en replicar la realidad. Ya sea que esté probando un módulo de iones de litio, un componente de aviónica o un dispositivo médico, si su cámara no puede replicar el perfil de calentamiento y enfriamiento que enfrenta su producto, sus resultados son solo números en papel.
