Problemas y soluciones de pruebas de mesas vibratorias de alta frecuencia
Tabla de contenido
1. Introducción

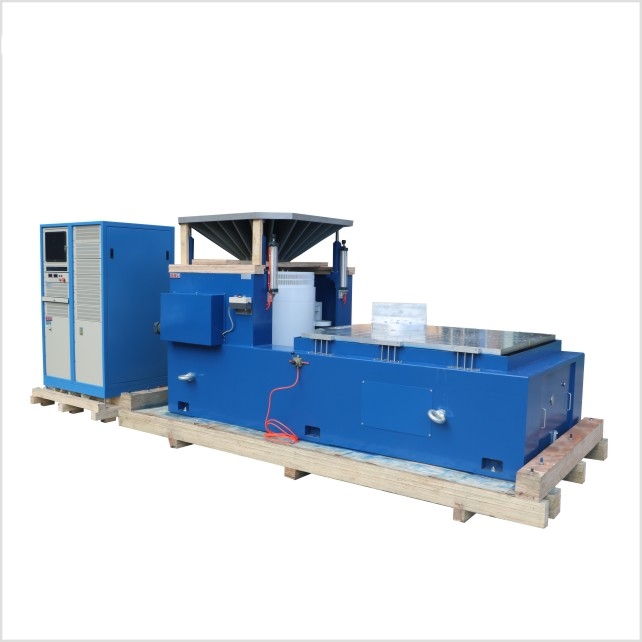

Las mesas vibratorias de alta frecuencia son herramientas esenciales en industrias como la automotriz, aeroespacial y electrónica. Simulan las vibraciones que pueden encontrar los productos durante el transporte u operación, asegurando que cumplen con los estándares necesarios de durabilidad y confiabilidad. Sin embargo, se enfrentan desafíos técnicos comunes durante las pruebas, como fallas mecánicas, limitaciones ambientales e inconsistencias en los datos. En este artículo, exploramos estos desafíos y brindamos soluciones efectivas.
2. Problemas comunes con las mesas vibratorias de alta frecuencia
2.1 Problemas de movimiento lateral
Análisis de causa:
-
La transferencia desigual de vibraciones provoca inestabilidad en la plataforma de prueba.
-
El diseño no proporciona una rigidez lateral adecuada durante el funcionamiento de alta frecuencia.
Impacto:
-
Los datos de la prueba pueden desviarse y dar lugar a resultados inexactos.
-
No mantener condiciones de prueba estables, con riesgo de dañar el equipo.
2.2 Instalación inadecuada del acelerómetro
Análisis de causa:
-
Métodos de instalación inadecuados, como fijación insuficiente o montaje incorrecto en la superficie de prueba.
-
Los adhesivos incorrectos o inadecuados pueden provocar el desprendimiento del sensor.
Impacto:
-
Conduce a datos inexactos y resultados de pruebas poco fiables.
-
Los resultados no repetibles aumentan los costos generales de las pruebas.
2.3 Fenómeno de resonancia
Análisis de causa:
-
La frecuencia natural de la muestra o dispositivo se superpone con la frecuencia de vibración.
-
Falta de exploraciones sinusoidales preliminares de bajo nivel para detectar puntos de resonancia.
Impacto:
-
Una tensión excesiva en el equipo puede provocar fallas prematuras.
-
Distorsión de los datos de las pruebas, comprometiendo la precisión de las pruebas.
2.4 Efectos de la temperatura
Análisis de causa:
-
Sobrecalentamiento debido a sistemas de enfriamiento inadecuados durante períodos de prueba prolongados.
-
Las propiedades del material de la muestra o accesorio de prueba pueden ser sensibles a la temperatura, lo que afecta el rendimiento.
Impacto:
-
Envejecimiento y desgaste acelerado de los equipos.
-
Resultados de pruebas inestables, lo que hace que los datos no sean confiables para futuras simulaciones.
3. Soluciones a los problemas
3.1 Soluciones para el movimiento lateral
-
Mejore el diseño de la plataforma con alta rigidez lateral para minimizar el movimiento.
-
Utilice accesorios de precisión para asegurar las muestras de prueba firmemente en su lugar.
3.2 Mejoras en la instalación del acelerómetro
-
Asegure una instalación adecuada utilizando adhesivos o accesorios de alta calidad.
-
Inspeccione periódicamente los sensores en busca de accesorios sueltos o desprendimientos.
3.3 Prevención del fenómeno de resonancia
-
Realice exploraciones sinusoidales antes de realizar la prueba para evitar frecuencias de resonancia.
-
Ajuste las frecuencias de prueba para mantenerse alejado de la zona de resonancia.
3.4 Gestión y control de temperatura
-
Instale sistemas de refrigeración avanzados para regular la temperatura durante las pruebas.
-
Utilice materiales resistentes a la temperatura para muestras de prueba y accesorios.
4. Estándares de prueba y consideraciones operativas
4.1 Estándares de prueba relevantes
Los métodos de prueba estandarizados garantizan la coherencia y confiabilidad de los resultados de las mesas de vibración de alta frecuencia. Los estándares clave incluyen:
-
ISO 10816-1: Vibración mecánica. Evaluación de la vibración de la máquina mediante mediciones en piezas no giratorias.
-
IEC 60068-2: Pruebas ambientales. Parte 2: Pruebas.
4.2 Consideraciones operativas
-
Asegúrese de que el personal que manipula las mesas vibratorias reciba una formación adecuada.
-
Calibre periódicamente el equipo para mantener la precisión y la confiabilidad.
5. Técnicas de mantenimiento y cuidado
5.1 Mantenimiento diario
Realice comprobaciones diarias para garantizar que la mesa vibratoria funcione sin problemas y que el entorno de prueba sea óptimo.
5.2 Mantenimiento periódico
Planifique el mantenimiento periódico para identificar el desgaste, reemplazar los componentes desgastados y recalibrar los sistemas.
5.3 Consejos y mejores prácticas
-
Mantenga siempre sistemas de refrigeración y ventilación adecuados.
-
Programe inspecciones periódicas de todas las piezas mecánicas para evitar problemas.
6. Estudios de casos y referencia de datos
6.1 Estudio de caso
Nuestros estudios de caso han demostrado una mejora significativa en la precisión de las pruebas después de abordar problemas comunes en las mesas vibratorias, lo que generó resultados de pruebas más confiables.
6.2 Datos de problemas típicos
Los datos de múltiples pruebas muestran que problemas como el movimiento lateral pueden causar hasta un 30% de desviación en los resultados sin una intervención adecuada.
6.3 Comparación del rendimiento de diferentes equipos
| Marca/Modelo | Rango de frecuencia (Hz) | Aceleración máxima (g) | Carga máxima (kg) | Precisión de control (Hz) | Industria recomendada |
|---|---|---|---|---|---|
| ASLI A | 5 – 3.000 | 30 | 100 | ±0,01 | Electrónica de Consumo, Automoción |
| ASLI B | 10 – 10.000 | 50 | 200 | ±0,005 | Aeroespacial, Dispositivos Médicos |
| ASLI C | 1 – 5.000 | 20 | 50 | ±0,02 | Embalaje, Transporte |
7. Conclusión y perspectivas futuras
Las pruebas con mesas de vibración de alta frecuencia son fundamentales para el desarrollo y la validación de productos. Al abordar los problemas comunes discutidos e implementar soluciones, los procesos de prueba pueden volverse más eficientes, confiables y rentables. El futuro está en adoptar la automatización, mejorar el análisis de datos en tiempo real y mejorar aún más los sistemas de control.
8. Referencias
-
ISO 10816-1: Vibración mecánica. Evaluación de la vibración de la máquina mediante mediciones en piezas no giratorias.
-
MIL-STD-810G: Consideraciones de ingeniería ambiental y pruebas de laboratorio.
-
IEC 60068-2: Pruebas ambientales – Parte 2: Pruebas.
9. Apéndice
Lista de verificación diaria de la mesa vibratoria
1. Verificación de la apariencia del equipo
-
Verificación de la superficie de la mesa y los accesorios:Asegúrese de que la superficie de la mesa vibratoria esté libre de daños, rayones o irregularidades. Verifique que los accesorios estén seguros y no sueltos.
-
Cables y Conexiones:Inspeccione todos los cables y conexiones por seguridad y verifique si están desgastados o dañados.
-
Sistema de enfriamiento:Verifique que el ventilador de refrigeración o el sistema de refrigeración líquida esté funcionando correctamente. Asegúrese de que las vías respiratorias estén limpias y que los ajustes de control de temperatura estén configurados correctamente.
-
Sensores de vibración:Asegúrese de que los sensores estén montados de forma segura, que las conexiones sean buenas y que los sensores estén calibrados.
2. Verificación de componentes mecánicos
-
Sistema de accionamiento:Verifique si hay sonidos anormales en el motor y el sistema de transmisión. Asegúrese de que haya suficiente lubricación.
-
Rodamientos y Rieles:Inspeccione todos los rieles y cojinetes en busca de desgaste o fricción excesiva, asegurando un funcionamiento suave.
-
Almohadillas y soportes amortiguadores:Verifique que no haya daños en las almohadillas de choque y asegúrese de que los soportes estén estables y no se aflojen ni se desprendan.
3. Verificación del sistema eléctrico
-
Verificación de la fuente de alimentación:Asegúrese de que la fuente de alimentación sea estable y cumpla con los requisitos. Evite condiciones de sobretensión o subtensión.
-
Panel de control:Asegúrese de que los botones e interruptores del panel de control de la mesa vibratoria funcionen correctamente.
-
Transmisión de señal:Verifique que las señales entre el sistema de control y la mesa vibratoria sean fluidas y que los cables de señal no tengan interferencias.
4. Verificación del sistema operativo
-
Actualizaciones de software:Asegúrese de que el software de control de la mesa vibratoria esté actualizado. Si hay actualizaciones disponibles, actualice el software.
-
Autoprueba del sistema:Ejecute la autoprueba del sistema para verificar la funcionalidad de los sensores, acelerómetros y otros componentes.
-
Estado del equipo de registro:Garantice un registro preciso del estado operativo del equipo, incluida la frecuencia de vibración, la aceleración y otros datos clave.
5. Monitoreo de temperatura y medio ambiente
-
Monitoreo de temperatura:Verifique que la temperatura de funcionamiento de la mesa vibratoria esté dentro de límites seguros y asegúrese de que no haya riesgo de sobrecalentamiento.
-
Condiciones ambientales:Asegúrese de que la temperatura y la humedad del entorno de prueba cumplan con los estándares requeridos para evitar cualquier impacto en los resultados de la prueba.
Plantilla de registro de prueba
Información de la prueba
| Fecha de prueba | 20 de noviembre de 2024 |
|---|---|
| Operador | Zhang San |
| Modelo de dispositivo | Mesa vibratoria de alta frecuencia XYZ-3000 |
| Objetivo de la prueba | Prueba de vibración del módulo electrónico automotriz |
| Artículos de prueba | Frecuencia de vibración, aceleración, temperatura, etc. |
| Entorno de prueba | Temperatura: 22°C, Humedad: 50% |
| Verificación previa a la prueba | Se completaron todas las comprobaciones diarias y el estado del equipo es normal. |
Parámetros de vibración
| Tipo de vibración | Onda sinusoidal |
|---|---|
| Frecuencia de inicio | 10Hz |
| Frecuencia final | 2000Hz |
| Aceleración | 10 gramos |
| Dirección de vibración | Tres ejes (X, Y, Z) |
| Duración de la vibración | 4 horas por eje |
Información de muestra
| ID de muestra | A12345 |
|---|---|
| Descripción de la muestra | Unidad de control electrónico automotriz |
| Peso | 1,5 kilogramos |
| Método de fijación | Fijado con accesorios dedicados. |
Proceso de prueba
| Hora de inicio | 20 de noviembre de 2024 09:00 |
|---|---|
| Hora de finalización | 20 de noviembre de 2024 13:00 |
| Frecuencia de prueba | 10 Hz – 2000 Hz, aumento gradual |
| Aceleración | 10 g, monitorización en tiempo real con acelerómetro axial |
| Temperatura ambiental | 22°C, Humedad: 50% |
| Registro de temperatura | Temperatura a mitad de la prueba: 24°C |
| Condiciones Especiales | Ninguno |
Ejemplo de informe de prueba
1. Objetivo de la prueba:El objetivo de esta prueba es evaluar la resistencia a la vibración de módulos electrónicos automotrices en condiciones de conducción simuladas en carretera para garantizar que el producto pueda soportar tensiones de vibración a largo plazo.
2. Equipo de prueba:
-
Modelo de mesa vibratoria: Mesa vibratoria de alta frecuencia XYZ-3000
-
Modelo de acelerómetro: Acelerómetro de alta precisión ABC-123
-
Sistema de Adquisición de Datos: Sistema de Adquisición de Datos DEF-456
3. Método de prueba:La prueba utiliza un modo de vibración de onda sinusoidal con un rango de frecuencia de 10 Hz a 2000 Hz y una aceleración máxima de 10 g. La dirección de vibración sigue los ejes X, Y y Z, cada uno con una duración de 4 horas.
4. Resultados de la prueba:
-
Eje X:Aceleración máxima 9,8 g, Rango de frecuencia: 10 Hz - 2000 Hz, Sin anomalías.
-
Eje Y:Aceleración máxima 10,1 g, rango de frecuencia: 10 Hz - 2000 Hz, ligera desviación, pero sin daños.
-
Eje Z:Aceleración máxima 10,0 g, Rango de frecuencia: 10 Hz - 2000 Hz, Sin anomalías.
