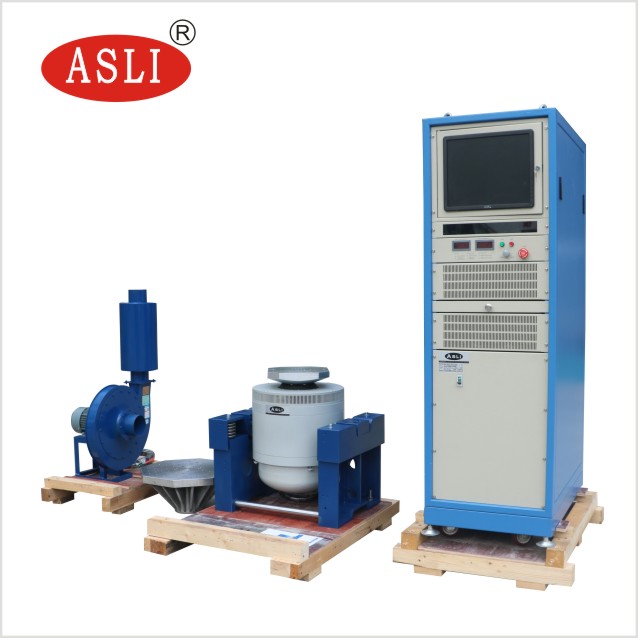

Estrategias de optimización y rendimiento dinámico para mesas de vibración de alta frecuencia en pruebas ambientales
1. Introducción
En campos como la electrónica, la industria aeroespacial, la automoción y la defensa, los productos suelen estar expuestos a cargas dinámicas y tensiones de vibración durante el transporte y el funcionamiento. Las mesas de vibración de alta frecuencia se han convertido en una herramienta vital para simular estas condiciones en el laboratorio, permitiendo la evaluación cuantitativa de la durabilidad del producto y la estabilidad estructural. Con las crecientes demandas de pruebas, los requisitos para las mesas vibratorias, especialmente en términos de amplitud, desplazamiento y aceleración, se han vuelto más estrictos.
Este artículo proporciona un análisis en profundidad del rendimiento dinámico de mesas vibratorias de alta frecuencia en pruebas ambientales. Examina los parámetros técnicos clave, los efectos de las condiciones de carga en el rendimiento del sistema y las relaciones entre amplitud, desplazamiento y aceleración. Además, se analizan estrategias de optimización como algoritmos de control inteligente y coordinación multieje. El análisis está respaldado por comparaciones con estándares internacionales, incluidos IEC 60068, ASTM D4169, así como informes de IEEE, NIST y el Instituto de Metrología de China.
2. Análisis de parámetros técnicos clave
El rendimiento de las mesas vibratorias de alta frecuencia está determinado principalmente por varios parámetros clave. Estos incluyen:
-
Rango de frecuencia:La tabla debe cubrir un amplio rango de frecuencias, desde unos pocos Hz hasta varios miles de Hz (y en algunos casos, más allá de 10.000 Hz).
-
Salida de fuerza:Fuerzas de excitación tanto sinusoidales como aleatorias, que normalmente oscilan entre unos pocos miles de Newtons y varios cientos de miles de Newtons.
-
Aceleración, desplazamiento y amplitud:Estos determinan los niveles de tensión reales impartidos a la muestra de prueba.
-
Capacidad de carga:La carga máxima que el sistema puede soportar mientras mantiene el rendimiento.
-
Sistema de control:Control avanzado de circuito cerrado PID con análisis espectral FFT para garantizar una excitación dinámica precisa.
La siguiente tabla resume los rangos de parámetros típicos que se encuentran en los sistemas de prueba de vibración de alta frecuencia, según datos públicos y estándares industriales (por ejemplo, informes NIST, publicaciones IEEE y estándares IEC/ASTM relevantes):
| Parámetro | Rango típico | Descripción |
|---|---|---|
| Rango de frecuencia | 3 Hz – 3500 Hz (algunos modelos hasta 10,000 Hz) | Varía según los requisitos de la prueba. |
| Salida de fuerza | 3000 N – 350 000 N | Bajo excitaciones sinusoidales y aleatorias. |
| Aceleración nominal | ~1000m/s² | Mantenido a un alto nivel para una excitación efectiva. |
| Desplazamiento (pp) | 25 mm – 98 mm | Ajustado para lograr la aceleración deseada. |
| Carga máxima | 100 kilogramos – 4500 kilogramos | Basado en los requisitos de aplicación y prueba. |
| Controlar la precisión | ±0,1 mm (desplazamiento), ±0,05 g (aceleración) | Garantiza una carga dinámica precisa |
3. Impacto de la carga en el rendimiento de la vibración
La respuesta dinámica de una mesa vibratoria se ve significativamente afectada por la carga aplicada. En la condición sin carga, el rendimiento del sistema está determinado por su rigidez y amortiguación inherentes, logrando normalmente el máximo desplazamiento, amplitud y aceleración. Sin embargo, cuando se aplica una carga, la masa efectiva aumenta, lo que genera varios cambios observables:
-
Cambio de frecuencia resonante:La frecuencia natural disminuye a medida que aumenta la carga, como lo describe la fórmula:
Fr= (1 / 2π) √(k / (m + mcarga)). -
Reducción de la aceleración y la amplitud:El aumento de la carga generalmente da como resultado una disminución tanto en la aceleración como en el desplazamiento máximos, lo que requiere compensación en los algoritmos de control.
-
Efectos no lineales:Cargas más elevadas pueden introducir respuestas no lineales, incluidas resonancia local y distorsión de la señal.
La siguiente tabla muestra datos de ejemplo que comparan el rendimiento del sistema en diferentes condiciones de carga (los datos son para fines ilustrativos y se derivan de estudios de casos publicados):
| Condición de prueba | Carga (kg) | Aceleración máxima (m/s²) | Desplazamiento pico a pico (mm) | Frecuencia de resonancia (Hz) |
|---|---|---|---|---|
| Prueba 1: descargado | 0 | 1000 | 25 | 3500 |
| Prueba 2: carga media | 50 | 900 | 24 | 3300 |
| Prueba 3: carga alta | 100 | 850 | 22 | 3100 |
Estos resultados indican que a medida que aumenta la carga, la frecuencia de resonancia disminuye y tanto la aceleración como el desplazamiento experimentan ligeras reducciones.
4. Análisis teórico de amplitud, desplazamiento y aceleración
La relación entre amplitud, desplazamiento y aceleración en un movimiento sinusoidal viene dada por la fórmula:
A = D · (2πf)²
donde A es la aceleración (m/s²), D es el desplazamiento máximo (m) y f es la frecuencia (Hz). Esta ecuación muestra que para un desplazamiento dado, la aceleración aumenta cuadráticamente con la frecuencia. Por lo tanto, para mantener una aceleración constante en un amplio rango de frecuencia, la mesa vibratoria debe ajustar el desplazamiento en consecuencia. Este es un desafío clave en el diseño y optimización de sistemas de vibración de alta frecuencia.
5. Análisis comparativo de métodos de prueba de vibraciones.
En las pruebas ambientales, se utilizan varios métodos de vibración para simular condiciones del mundo real. Los métodos más comunes incluyen pruebas de vibración sinusoidal, aleatoria y de choque. La siguiente tabla resume sus características clave:
| Método de prueba | Rango de frecuencia | Solicitud | Ventajas | Limitaciones |
|---|---|---|---|---|
| Vibración sinusoidal | 10 Hz a varios kHz | Componentes electrónicos, instrumentos de precisión. | Salida estable, fácil de controlar | No replica completamente entornos aleatorios |
| Vibración aleatoria | banda ancha | Automotriz, aeroespacial, militar | Simula condiciones complejas del mundo real. | Análisis y control de datos complejos |
| Vibración de choque | Alta aceleración, corta duración. | Durabilidad, pruebas de caída. | Simula choques de alta intensidad. | No apto para pruebas continuas |
A menudo se requiere un enfoque combinado para evaluar completamente la durabilidad del producto en diversas condiciones.
6. Análisis de casos
Para validar la aplicación práctica de las mesas vibratorias de alta frecuencia, se realizó un estudio experimental comparando la respuesta dinámica en condiciones cargadas y sin carga. El estudio reveló que:
-
Condición descargada:Los parámetros de salida del sistema (desplazamiento, amplitud, aceleración) coincidieron estrechamente con las predicciones teóricas, con un rendimiento estable en todo el rango de frecuencia.
-
Condición cargada:La introducción de una carga dio como resultado una disminución en la frecuencia de resonancia de aproximadamente un 6 a un 10%, junto con ligeras reducciones tanto en la aceleración como en el desplazamiento. Estos hallazgos subrayan la necesidad de algoritmos de control adaptativos para compensar las variaciones inducidas por la carga.
7. Discusión
Los análisis experimentales y teóricos indican que la optimización de las mesas vibratorias de alta frecuencia requiere un enfoque multifacético:
-
Control de precisión:Los algoritmos de control inteligentes, como la retroalimentación PID con análisis espectral FFT, son esenciales para mantener una aceleración constante a pesar de las variaciones de carga.
-
Compensación de carga:Las estrategias de control adaptativo deben tener en cuenta la reducción de la frecuencia de resonancia y la correspondiente disminución de los parámetros de salida bajo carga.
-
Coordinación multieje:La implementación de un control sincronizado en múltiples ejes mejora la simulación de cargas dinámicas complejas, mejorando así la confiabilidad general del proceso de prueba.
Estos conocimientos, combinados con datos de referencia de estándares internacionales e investigaciones recientes, proporcionan una base sólida para seguir mejorando la tecnología de pruebas de vibración.
8. Conclusión y perspectivas
Este artículo ha presentado un análisis exhaustivo de las mesas vibratorias de alta frecuencia, centrándose en su rendimiento dinámico y el impacto de la carga en parámetros críticos como la amplitud, el desplazamiento y la aceleración. Al integrar modelos teóricos con datos experimentales, hemos demostrado que las técnicas de control avanzadas y la coordinación multieje pueden mejorar significativamente la precisión y confiabilidad de las pruebas. Se espera que los desarrollos futuros incorporen análisis predictivos impulsados por IA y monitoreo en tiempo real habilitado por IoT, refinando aún más las pruebas ambientales y permitiendo el mantenimiento predictivo en aplicaciones críticas.
La evolución continua de las mesas vibratorias de alta frecuencia desempeñará un papel crucial para garantizar la durabilidad y seguridad de los productos en industrias como la electrónica, la automoción, la aeroespacial y la defensa.
