Introducción
Las pruebas de vibración son esenciales para evaluar la durabilidad y confiabilidad de los productos, especialmente en industrias donde la tensión mecánica y las condiciones ambientales pueden afectar el rendimiento del producto. Esta guía proporcionará una mirada en profundidad a los sistemas de prueba de vibración, cubriendo los componentes principales, los procesos de instalación, los pasos de solución de problemas y las consideraciones de seguridad.
Componentes del sistema de prueba de vibraciones
El sistema de prueba de vibraciones consta de múltiples componentes esenciales, cada uno de los cuales desempeña un papel vital en el proceso general. Echemos un vistazo más de cerca a cada uno de ellos:

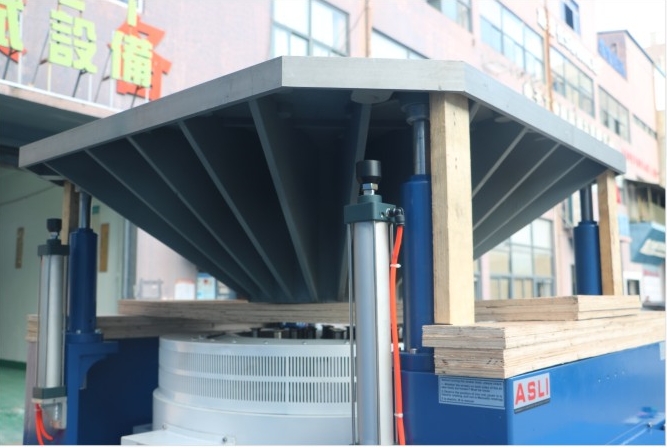

Agitador de vibración

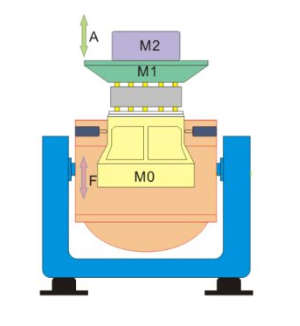

El vibrador es la pieza central del equipo responsable de generar las fuerzas vibratorias necesarias durante las pruebas. Está diseñado para simular las vibraciones que un producto podría experimentar en su entorno operativo. Los agitadores vibratorios vienen en varios tipos, como modelos electrodinámicos y piezoeléctricos, según el rango de frecuencia y los requisitos de potencia.
Amplificador de potencia
El amplificador de potencia amplifica las señales de entrada del controlador y las convierte en alta potencia, impulsando el vibrador. Un amplificador de potencia Clase D, por ejemplo, utiliza modulación de ancho de pulso (PWM) para proporcionar alta eficiencia y rendimiento estable. Este componente garantiza que el agitador reciba la potencia necesaria para producir los niveles de vibración previstos.
Controlador de vibración
El controlador de vibración es responsable de regular los parámetros de prueba, como la frecuencia, la amplitud y las formas de onda. Garantiza que el agitador funcione a los niveles correctos durante toda la prueba. El controlador también registra datos y proporciona retroalimentación para el análisis, lo que permite a los ingenieros realizar los ajustes necesarios y monitorear el rendimiento del equipo.
Sistema de enfriamiento
Durante las pruebas de vibración, el equipo puede generar una cantidad significativa de calor, que debe disiparse para evitar el sobrecalentamiento. Los sistemas de enfriamiento se utilizan para mantener temperaturas de funcionamiento óptimas para el agitador y el amplificador. La refrigeración por aire forzado es un método común, pero también se pueden emplear sistemas de refrigeración líquida para configuraciones de mayor potencia.
Instalación y configuración
La instalación adecuada del sistema de prueba de vibraciones es fundamental para garantizar resultados de prueba precisos y evitar daños al equipo. Los factores clave incluyen:
-
Conexiones eléctricas:Asegúrese de que todos los componentes eléctricos estén conectados de forma correcta y segura, siguiendo las pautas del fabricante.
-
Entorno espacial:El sistema debe instalarse en un entorno libre de vibraciones para evitar interferencias externas durante las pruebas.
-

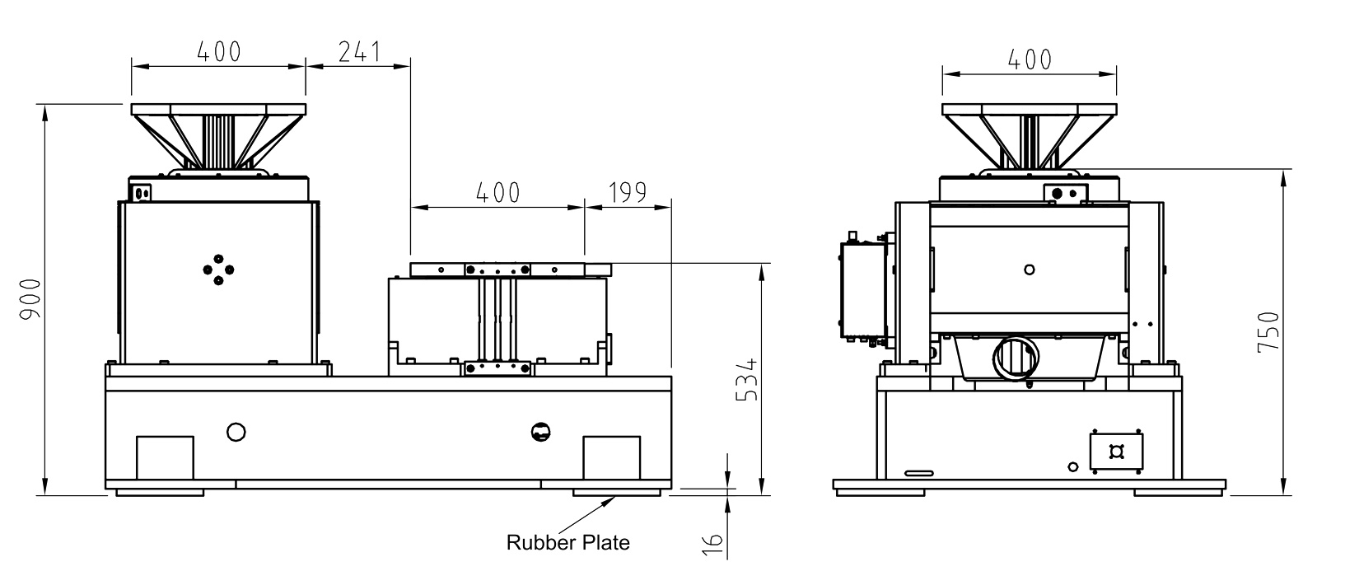

Peso y tamaño de los artículos de prueba:Siempre verifique las dimensiones y los límites de peso de la plataforma de prueba para evitar daños o lecturas inexactas.
-
Ventilación:Asegúrese de que haya una ventilación adecuada, especialmente si utiliza sistemas de refrigeración líquida, para evitar el sobrecalentamiento.
-
Sistemas de circulación de agua:Para fines de refrigeración, asegúrese de que cualquier sistema de circulación de agua esté correctamente instalado y operativo.
Solución de problemas y mantenimiento
El mantenimiento regular es esencial para mantener la confiabilidad y longevidad del sistema de prueba de vibraciones. Los problemas comunes incluyen:
-
Problemas de energía:Asegúrese de que la fuente de alimentación cumpla con las especificaciones requeridas y verifique si hay conexiones sueltas o daños.
-
Calentamiento excesivo:Revise los sistemas de enfriamiento con regularidad y limpie los filtros para mantener el flujo de aire.
-
Patrones de vibración erráticos:Verifique que el controlador de vibración y el agitador estén sincronizados correctamente. Verifique si hay fallas mecánicas o interferencias eléctricas.
Al realizar comprobaciones de rutina y abordar los problemas con prontitud, los ingenieros pueden garantizar que su sistema de prueba de vibraciones funcione de manera eficiente y proporcione resultados precisos.
