Por qué el tiempo de remojo por temperatura es más importante que la velocidad de rampa para los ingenieros de fiabilidad

En las pruebas medioambientales, dos parámetros dominan la discusión de cualquier ingeniero de fiabilidad: Tasa de rampa de temperatura y Tiempo de remojo. Aunque ambos definen cómo se aplica el esfuerzo térmico a un producto, cumplen propósitos muy diferentes. La velocidad de rampa determina la rapidez con la que cambia la temperatura, mientras que el tiempo de remojo define cuánto tiempo permanece una muestra en un punto de ajuste dado para alcanzar el equilibrio térmico.

Muchas especificaciones de prueba, como IEC 60068, JEDEC JESD22-A104, o MIL-STD-810H—incluyen ambas variables, pero los datos de campo muestran cada vez más que el tiempo de remojo tiene una correlación más directa con Resultados de fiabilidad en el mundo real. Entender por qué es fundamental para diseñar programas de prueba que revelen debilidades genuinas y no fallos artificiales.

1. La física detrás del tiempo de absorción por temperatura

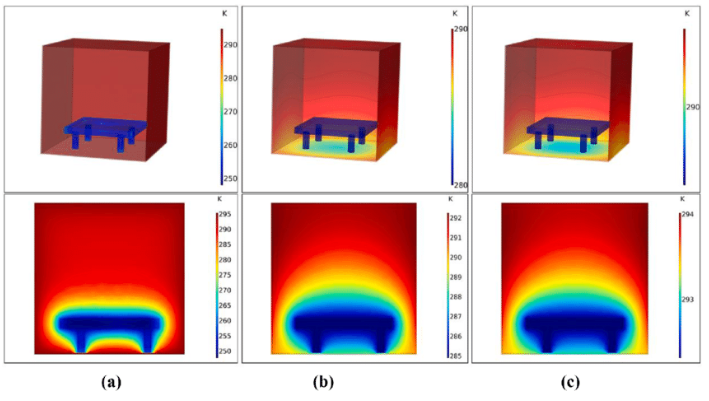

Cada componente, desde un chip semiconductor hasta un módulo de batería ensamblado, tiene Masa térmica y Diferentes coeficientes de transferencia de calor. Cuando una cámara alcanza la temperatura programada, no significa que toda la muestra de prueba la haya tenido.

Durante la fase de remojo, el calor (o frío) debe penetrar el componente de forma uniforme, a través de materiales de carcasa, capas de PCB, adhesivos y encapsulantes. Si la duración del remojo es demasiado corta, Gradientes de temperatura Permanece dentro del producto. Estos gradientes pueden causar:

• Expansión y contracción desiguales, que provocan tensión mecánica;

• Lecturas inexactas de los sensores internos de temperatura;

• Falsos negativos en análisis de fallos, especialmente en Ciclo térmico o Choque térmico pruebas.

Por eso los estándares suelen definir "remojo" no solo como un valor temporal, sino como un Criterio de estabilización por temperatura—por ejemplo, mantener la cámara hasta que la temperatura del producto se mantenga dentro de ±2°C del punto de consigna durante un periodo definido.

2. Velocidad de rampa: cambios rápidos, fallos rápidos, pero no siempre realistas

Los ingenieros de fiabilidad suelen priorizar altas tasas de rampa porque aceleran las pruebas de estrés y reducen el tiempo total de prueba. El calentamiento y refrigeración rápidos pueden, efectivamente, exponer soldaduras débiles, delaminación o materiales quebradizos. Sin embargo, Los entornos reales rara vez presentan cambios tan instantáneos.

Por ejemplo:

• Los componentes bajo el capó de los vehículos pueden experimentar cambios de temperatura de 5–10°C por minuto, no a 20°C por minuto.

• Los módulos de baterías dentro de los vehículos eléctricos experimentan cambios térmicos limitados por su aislamiento y capacidad calorífica.

Tasas de rampa excesivas pueden introducir Modos de fallo no representativos—grietas, fallos de sello o fatiga térmica que nunca ocurrirían en condiciones reales. Para la fiabilidad predictiva y la estimación de la vida útil, Velocidades controladas de rampa combinadas con tiempos de remojo adecuados Produce datos mucho más significativos.

3. Cómo el tiempo de remojo inadecuado distorsiona los datos de las pruebas

Si el periodo de remojo es insuficiente, los ingenieros corren el riesgo de recopilar datos que tergiversen el rendimiento real. Ejemplos comunes incluyen:

• Pase falso: La superficie alcanza la temperatura requerida, pero las capas internas permanecen más frías, por lo que las reacciones de esfuerzo interno son incompletas.

• Falso fallo: El calentamiento superficial rápido genera una tensión local que supera la tolerancia del material, provocando grietas que no se producirían durante la operación real.

• Resultados inconsistentes: Dos muestras analizadas en la misma cámara pueden producir resultados diferentes porque nunca se alcanzó el equilibrio térmico.

En las industrias automovilística y electrónica, esta distorsión de datos puede conducir a Sobreingeniería (añadiendo coste y peso innecesarios) o Subingeniería (fallos prematuros en el campo). Ambos resultados son costosos y perjudiciales para las métricas de fiabilidad.

4. Definición del tiempo óptimo de remojo por categoría de producto

No existe una duración universal de remojo: depende de la composición del material, el tamaño del producto y las propiedades térmicas. A continuación se presentan prácticas típicas de ingeniería:

Para conjuntos complejos, los ingenieros suelen instrumentar Múltiples termopares Dentro del producto y programa la cámara para que empiece a cronometrar el remojo Solo después de que las temperaturas internas alcanzan el punto de consigna. Esto asegura que todo el volumen de prueba—no solo el aire—se haya estabilizado.

5. Consideraciones de eficiencia energética y equipos

Desde la perspectiva del equipo de prueba, el tiempo de remojo también afecta Eficiencia energética y Utilización de la cámara.

Una cámara bien diseñada con un flujo de aire uniforme y alta eficiencia en la transferencia de calor puede lograr un equilibrio interno de temperatura más rápido, reduciendo la duración innecesaria del remojo. Por el contrario, las cámaras con flujo de aire pobre o grandes pendientes requieren una estabilización más prolongada, desperdiciando energía y prolongando los ciclos de prueba.

Por tanto, optimizar el tiempo de remojo no se trata solo de precisión en las pruebas, sino de Rendimiento en laboratorio y eficiencia de costes. Los ingenieros de fiabilidad deberían revisar ambos Especificaciones de uniformidad de la recámara (±2°C o mejor) y Tasa de flujo de aire volumétrica, especialmente para productos densos o de alta masa como módulos de batería.

6. El papel de los estándares y la validación estadística

La mayoría de las normas internacionales de pruebas reconocen el tiempo de remojo como una variable controlable. Por ejemplo:

• MIL-STD-810H, Método 520.4: Requiere uniformidad de temperatura dentro de ±2°C antes de iniciar la permanencia.

• IEC 60068-2-38: Especifica los periodos mínimos de remojo según el tamaño de la muestra.

• JEDEC JESD22-A104: Recomienda asegurarse de que la temperatura de cada punto monitorizado se mantenga dentro de ±5°C durante toda la exposición.

Los programas de fiabilidad suelen incorporar Validación estadística (por ejemplo, análisis de Weibull, distribución lognormal de fallos) para correlacionar la duración del remojo con la probabilidad de fallo. Este enfoque cuantitativo confirma si el tiempo adicional de remojo mejora sustancialmente la repetibilidad de los datos.

7. Caso real: Ciclo térmico de baterías de un vehículo eléctrico

Un paquete de baterías probado bajo una velocidad de rampa de 10°C/min sin tiempo de remojo suficiente mostró una degradación temprana en sus interconexiones durante los ensayos de laboratorio. Los diagnósticos posteriores a la prueba revelaron que, aunque la temperatura superficial seguía el ciclo programado, los núcleos celulares iban casi 12°C por retraso.

Cuando los ingenieros aumentaron la duración del remojo de 30 a 60 minutos—permitiendo el equilibrio térmico completo—la tasa de fallos disminuyó un 60%. Esto validó que No uniformidad de temperatura, no la debilidad del diseño, fue la verdadera causa de la degradación prematura.

Este caso subraya por qué el tiempo de remojo no es un entorno trivial, sino un Parámetro crítico de fiabilidad que asegura que la distribución de esfuerzos coincida con las condiciones del campo.

8. Equilibrio de velocidad y precisión en laboratorios de pruebas modernos

Los laboratorios modernos de automoción y electrónica adoptan cada vez más Algoritmos de absorción adaptativa, donde los datos de termopares embebidos determinan cuándo se alcanza el equilibrio. En lugar de duraciones fijas de remojo, el sistema ajusta dinámicamente el tiempo de permanencia en función de las tasas de estabilización medidas.

Este enfoque mantiene la precisión de las pruebas minimizando los periodos de inactividad — combinando Fiabilidad estadística con Eficiencia operativa. Integración con Sistemas de adquisición de datos y Gemelos digitales Además, los ingenieros pueden modelar la difusión de la temperatura y predecir tiempos de estabilización con gran precisión.

9. Conclusiones clave para los ingenieros de fiabilidad

• Indicador de tasa de rampa ≠ fiabilidad — la alta velocidad aumenta el estrés pero no necesariamente el realismo.

• El tiempo de remojo define la precisión — garantiza una exposición constante y significativa a la temperatura.

• Optimizar con datos — productos de instrumentos internos para determinar cuándo ocurre el equilibrio verdadero.

• Seguir los estándares — consulte MIL-STD-810H, JESD22-A104 e IEC 60068 para las mejores prácticas.

• Piensa de forma holística — la duración del remojo afecta tanto a la calidad de las pruebas como a la eficiencia del laboratorio.

En última instancia, Tiempo de remojo por temperatura refleja la madurez de un programa de pruebas. Los ingenieros de fiabilidad que lo gestionan científicamente obtienen no solo datos precisos de fallos, sino también una mejor comprensión del rendimiento real del producto. La velocidad de la rampa puede llamar la atención, pero el tiempo de remojo genera confianza.

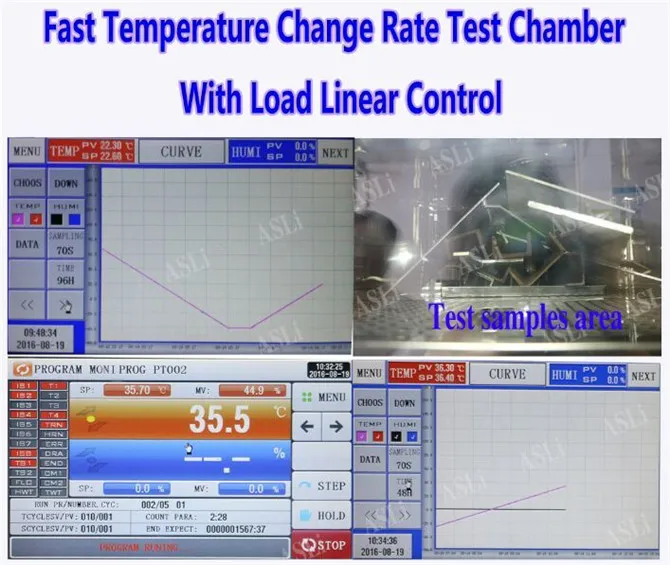

Cámara de prueba de velocidad rápida de cambio de temperatura
