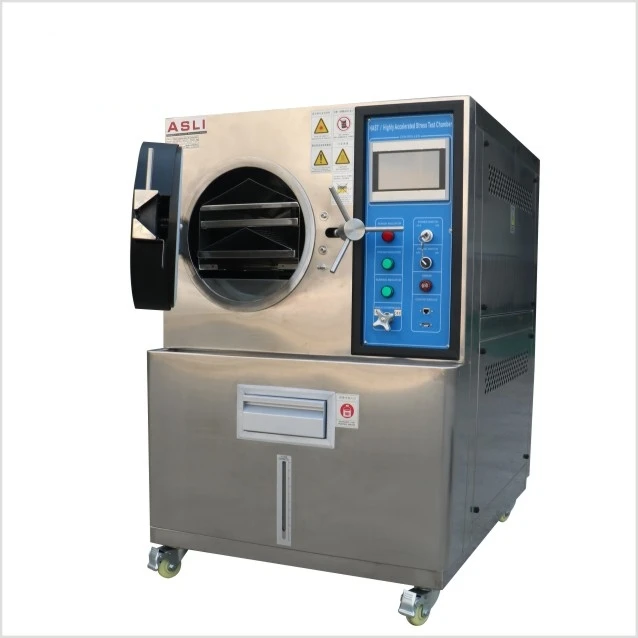

La presión del PCT JESD22-A101 acelera la cámara de prueba de envejecimiento ambiental

La cámara de prueba de envejecimiento ambiental con aceleración de presión PCT JESD22-A101 se utiliza principalmente para probar el rendimiento de productos en almacenamiento, transporte y uso en condiciones climáticas de alta temperatura, alta temperatura, alta humedad y presión. Se utiliza principalmente para electricistas, productos electrónicos, componentes, piezas, materiales y materiales metálicos. Bajo las condiciones climáticas de simulación de alta temperatura, alta temperatura, alta humedad y presión, se prueban las propiedades físicas y otras propiedades relacionadas del producto. Después de la prueba, el rendimiento del producto puede juzgarse mediante la verificación del cumplimiento de los requisitos para el diseño, mejora, verificación y entrega del producto. Uso de inspección. Pruebas de rendimiento de sellado, productos relacionados para pruebas de vida acelerada.

Consulta ahora

Descripción

¿Qué es la prueba JESD22-A110?

La JESD22-A110: prueba de estrés de temperatura y humedad altamente acelerada se realiza con el fin de evaluar la confiabilidad de dispositivos de estado sólido empaquetados no herméticos en ambientes húmedos.

Nuestra cámara de prueba de envejecimiento ambiental acelerada por presión PCT puede cumplir plenamente Estándares JESD22-A101, JESD22-A102-E, JESD22-A102-C

El equipo de prueba de envejecimiento por presión se aplica ampliamente para probar las propiedades de sellado de placas de circuitos multicapa, paquetes de sellado de circuitos integrados, pantallas LCD, LED, semiconductores, materiales magnéticos, NdFeB, tierras raras y hierro magnético, en los que se puede probar la resistencia a la presión y la estanqueidad al aire de los productos mencionados anteriormente.

Modelo	PCT - 25	PCT - 35	PCT - 45		PCT - 55	PCT - 65
Dimensión interior Φ×D (mm)	300×250	350×450	450×550		550×650	650×750
Dimensión exterior Φ×D (mm)	750×1200×800	800×1250×800	900×1380×900		1050×1550×1100	1200×1700×1250
Rango de temperatura de vapor (Temperatura de funcionamiento)	(Rango de temperatura del vapor saturado: 100 °C ~ 135 °C), Rango de temperatura: 120 °C, 100 Kpa; 133 °C 200 Kpa; (143 °C es opcional)
Presión relativa/ Presión absoluta	Presión relativa: muestra los valores indicados en el manómetro Presión absoluta: el valor del manómetro añade 100 Kpa (el valor real en el cuadro interior)
Tabla comparativa de temperatura, Humedad, presión de vapor
Humedad de Saturada Vapor	Humedad de vapor de saturación 100% R.H para cámara PCT, 70~100% H.R. Humedad del vapor regulable para cámara HAST.
Presión de vapor (presión absoluta)	101,3 Kpa +0,0 kg/cm² ~ 2,0 kg/cm²; (3,0Kg/cm² es opcional)
Dispositivo recursivo	Circulación de vapor por convección natural
Protección de seguridad Idear	Protección contra almacenamiento corto de agua, protección contra sobrepresión. (Tiene función de reposición de agua automática/manual, descarga automática de presión)
Accesorios	Placa de acero inoxidable de dos capas
Equipo Capacidad (litros)	17	43		87	155	250
Fuerza	CA 220 V 50/60 HZ;

La presión del PCT JESD22-A101 acelera la cámara de prueba de envejecimiento ambiental para el paquete IC
Estantes de muestra

terminal de electricidad

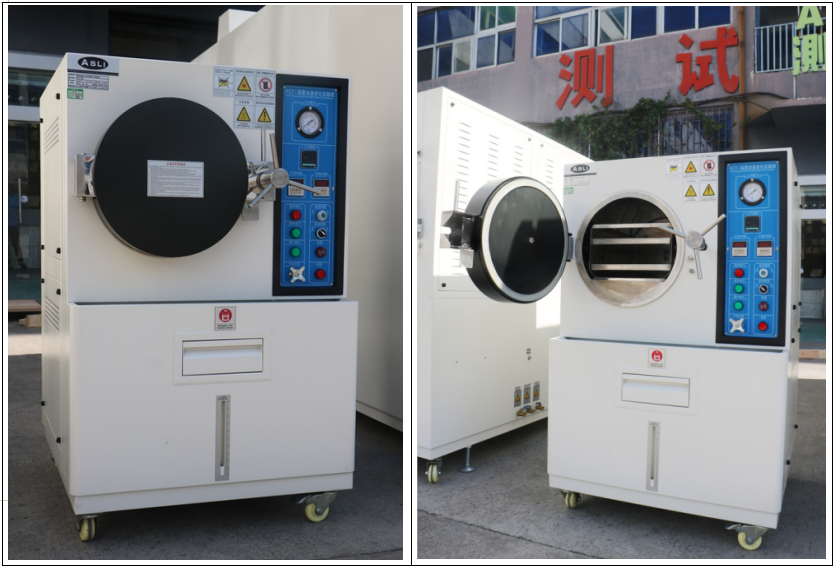

Cámara de prueba de envejecimiento por presión PCT para características del paquete IC:

1. Función de adición automática de agua y llenado automático de agua en caso de almacenamiento breve durante la prueba.
2. Operación automática para probar el proceso terminado, fácil de usar.
3. Control de temperatura: el controlador de temperatura digital LED puede realizar pruebas precisas de configuración, control y visualización de la temperatura.
4. Temporizador digital LED, cuando la temperatura de la caja interna alcance el valor de configuración, comience a medir el tiempo para garantizar que la prueba se complete.
5. Presión precisa: el gráfico de temperatura siempre muestra la presión y la humedad relativa de la caja interior.
6. El dispositivo de agua descarga automáticamente vapor no saturado para lograr la mejor calidad del vapor.
7. Junta de puerta de gel de sílice integrada, muy buena estanqueidad y larga vida útil.
8.La caja interior está pulida como espejo, es elegante y no contamina

dispositivo de seguridad:
1. Dispositivo de seguridad para la olla: Si la caja interior no está cerrada, la máquina no puede arrancar
2. Válvula de seguridad: Cuando la presión de la caja interior es superior al valor de la máquina, se aliviará automáticamente.
3. Dispositivo doble de protección contra sobrecalentamiento: cuando la temperatura de la caja interior es demasiado alta, sonará una alarma y cortará automáticamente la energía de calefacción.
4. Protección de la cubierta: La cubierta de la caja interior está hecha de aleación de aluminio y puede proteger al trabajador de quemaduras.

Paquete: Primero una película de PP y luego una espuma de 10 mm entre la máquina y la caja, y el exterior es estándar

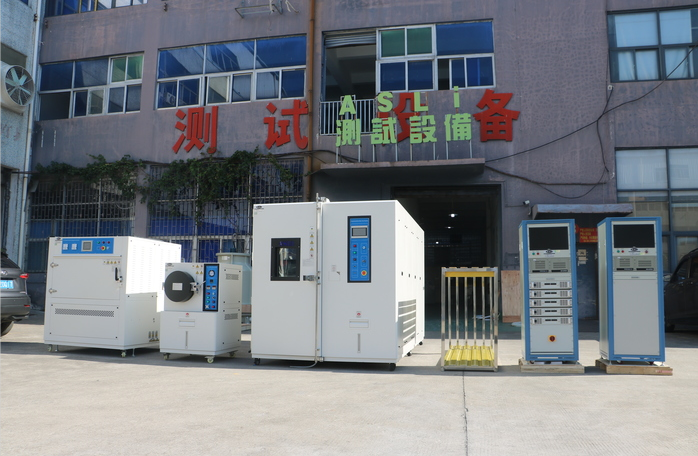

Somos un fabricante de equipos de prueba de larga trayectoria, en los últimos 26 años, nos dedicamos a equipos de prueba ambiental de simulación y máquinas de prueba de vibración y choque mecánico. La cámara de prueba de envejecimiento acelerado por presión PCT es nuestro producto estrella, y obtuvimos la certificación CE para esta máquina.

Si necesita más información sobre la cámara de prueba de envejecimiento ambiental con aceleración de presión PCT JESD22-A101, no dude en ponerse en contacto conmigo.
