Gabinete de prueba de vibración combinado climático automático estándar de la humedad de la temperatura del motor EN-60945
Inicio / Productos / Sistema combinado de pruebas de temperatura, humedad y vibración / Gabinete de prueba de vibración combinado climático automático estándar de la humedad de la temperatura del motor EN-60945
Productos
Etiquetas

Cámara de prueba de temperatura y humedad

Gabinete de prueba de vibración combinado climático automático estándar de la humedad de la temperatura del motor EN-60945

Gabinete de prueba de vibración combinado climático automático estándar de la humedad de la temperatura del motor EN-60945

La prueba de vibración climática combinada climática de temperatura, humedad y temperatura del motor de automóvil estándar EN-60945 tiene como objetivo investigar en qué medida los equipos o componentes se ven afectados por los factores climáticos y dinámicos. En comparación con el efecto de un solo factor, la prueba ambiental combinada puede reflejar más fielmente la adaptabilidad de los productos eléctricos y electrónicos a los cambios de temperatura, humedad y vibración durante el transporte y el uso real. La prueba puede exponer los defectos del producto comprobando sus propiedades eléctricas, propiedades mecánicas u otros cambios físicos.

Consulta ahora
Descripción

Gabinete de prueba de vibración combinado de temperatura y humedad

Certificada CE Garantía de 12 meses Plazo de entrega estándar: 20 días laborables Soporte remoto de por vida

Especificación de la cámara: serie THV

Parámetro THV-408 (A-F) THV-1000 (A~F) THV-1500 (A~F)
Dimensión interna An×Al×Pr (mm) 600 × 850 × 800 1000 × 1000 × 1000 1500 × 1500 × 1500
Dimensión externa An×Al×Pr (mm) 850 × 1950 × 2100 1300 × 2200 × 2400 1800 × 2400 × 3000
Rango de temperatura Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C
Alta: 100 °C (150 °C / 200 °C opcional)		 Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C
Alta: 100 °C (150 °C / 200 °C opcional)		 Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C
Alta: 100 °C (150 °C / 200 °C opcional)
Rango de humedad 20–98% H.R.
10–98% / 5–98% disponible con deshumidificador		 20–98% H.R.
10–98% / 5–98% disponible con deshumidificador		 20–98% H.R.
10–98% / 5–98% disponible con deshumidificador
Controlar la precisión ±0,5 °C; ±2,5% H.R. ±0,5 °C; ±2,5% H.R. ±0,5 °C; ±2,5% H.R.
Velocidad ascendente/descendente Creciente: 0,1–3,0 °C/min
Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional)		 Creciente: 0,1–3,0 °C/min
Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional)		 Creciente: 0,1–3,0 °C/min
Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional)
Dispositivos de protección interruptor sin fusibles; sobrecarga del compresor; voltaje de refrigerante alto/bajo; exceso de humedad y exceso de temperatura; advertencia de falla; Advertencia de falta de almacenamiento de agua. interruptor sin fusibles; sobrecarga del compresor; voltaje de refrigerante alto/bajo; exceso de humedad y exceso de temperatura; advertencia de falla; Advertencia de falta de almacenamiento de agua. interruptor sin fusibles; sobrecarga del compresor; voltaje de refrigerante alto/bajo; exceso de humedad y exceso de temperatura; advertencia de falla; Advertencia de falta de almacenamiento de agua.
Los grados A~F difieren en su capacidad a bajas temperaturas. El equipo de prueba de vibración se adapta a las condiciones de prueba del cliente; consulte la tabla de la serie ES a continuación.

Especificaciones del agitador combinadas: Serie ES

Modelo Fuerza sinusoidal (N) Fuerza aleatoria (N) Frecuencia (Hz) Aceleración (m/s²) Velocidad (m/s) Desplazamiento (pp) mm Máx. Carga (kg) Masa de la bobina (kg) Tamaño de la bobina (mm)
ES-3 3000 3000 3–3500 1000 1.6 25 100 3.5 Φ150
ES-3a 3000 3000 3–3500 400 1.6 40 120 9 Φ230
ES-6 6000 6000 3–3500 1000 1.6 25 180 6.5 Φ230
ES-6a 6000 6000 3–3500 1000 1.6 51 250 12 Φ230
ES-10 10000 10000 3–3000 1000 1.8 51 270 14 Φ240
ES-20 20000 20000 3–3000 1000 1.8 51 300 30 Φ320
ES-30 30000 30000 3–2800 1000 1.8 51 450 40 Φ450
ES-40 40000 40000 3–2800 1000 1.8 51 500 50 Φ450
ES-50 50000 50000 3–2700 1000 1.8 51 750 50 Φ450
ES-60 60000 60000 3–2700 1000 1.8 51 750 60 Φ450
ES-100 100000 100000 3–2500 1000 1.8 51 1000 90 Φ450
La selección del agitador se basa en el peso del DUT y la fuerza requerida. Comparta su especificación DUT para obtener una recomendación.

¿Necesita un tamaño de cámara personalizado, un grado de temperatura, un rango de humedad o un banco de vibración adecuado? Envíe su especificación DUT: nuestro equipo recomendará una configuración y un presupuesto dentro de las 24 horas.

Descripción general

Temperatura, humedad y vibración en una cámara

Combina una cámara de temperatura y humedad con un agitador electrodinámico combinado, para que pueda ejecutar pruebas ambientales combinadas sin mover el DUT entre sistemas.

Elija el modelo de cámara THV por tamaño interno (408 / 1000 / 1500) y grado de temperatura (A–F, hasta −75 °C). Combínelo con cualquier agitador de la serie ES de 3000 N a 100 000 N.

Se utiliza en las industrias de aviación, aeroespacial, naviera, electrónica, automotriz y de telecomunicaciones.

Características

Lo que ofrece este sistema

Integración

Cámara y refrigeración en una sola unidad

En la práctica:Un diseño compacto con una consola independiente: reduce el espacio y el tiempo de instalación en comparación con los sistemas separados.

Cobertura

Seis grados de temperatura (A–F) hasta −75 °C

En la práctica:Elija la calificación que coincida con el estándar de su prueba. No pagas por capacidad que no necesitas.

Durabilidad

Interior de acero inoxidable SUS 304.

En la práctica:Resistente a la corrosión y fácil de limpiar. Estable a través de ciclos de humedad repetidos: extiende la vida útil de la cámara.

Flexibilidad

Opciones de agitador combinadas

En la práctica:Seleccione el agitador de la serie ES que se ajuste al peso y la fuerza de su DUT (de 3000 N a 100 000 N) con un solo sistema.

Estándares

Estándares de prueba comunes

Estándares de prueba compatibles para pruebas combinadas de temperatura, humedad y vibración.

CEI 68-2-1Fría
CEI 68-2-2Calor seco
CEI 68-2-3Calor húmedo: estado estable
CEI 68-2-30Calor húmedo: cíclico
CEI 68-2-14Cambio de temperatura
MIL-STD-810GPrueba ambiental
MIL-STD-810FPrueba ambiental
ISO 16750-3Vehículos de carretera: cargas mecánicas
Sistema

Composición del sistema

Cinco componentes combinados, calibrados como un sistema completo.

01

Cámara de prueba

Interior de acero inoxidable SUS 304, control combinado de temperatura y humedad.

02

Refrigeración

Unidades compresoras de Tecumseh (Francia) y Bizer (Alemania).

03

Control de humedad

Control automático; Deshumidificador opcional para pruebas de baja humedad.

04

Banco de vibración

Agitador serie ES combinado: seleccionado según el peso y la fuerza del DUT.

05

Controlador táctil

Pantalla táctil LCD con comunicación RS-232 para perfiles programables.

Imágenes

Vista previa de imagen

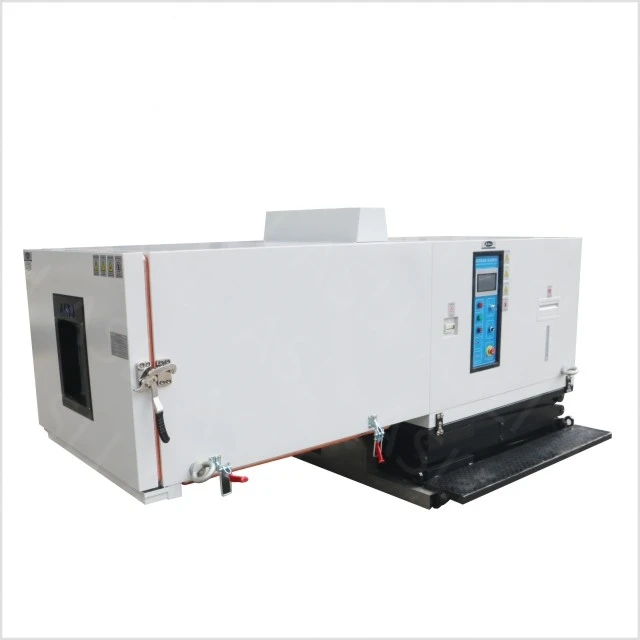

Cámara de pruebas combinada THV: vista completa
Detalle de la puerta y el interior de la cámara.
Controlador de pantalla táctil y consola.
Vista de instalación y tuberías.
Cámara THV con banco de vibración adjunto
Gabinete de prueba de vibración combinado estándar EN-60945
Controlador de pantalla táctil programable: vista frontal
Controlador de pantalla táctil programable: detalle de la interfaz
Controlador de pantalla táctil programable: vista del panel

Fotografías de alta resolución y dibujos dimensionales disponibles bajo petición.

Aplicaciones

¿Quién utiliza este sistema?

Aviación y aeroespacial
Componentes automotrices
Conjuntos de electrónica y PCB
Telecomunicaciones
Envío y transporte
Laboratorios universitarios y de investigación
Organismos de prueba y certificación
Empresas de I+D de materiales
Entrega

Entregables y servicio

Qué está incluido

  • Manual de instalación y operación Documentación de instalación con diagramas de cableado y lista de verificación de puesta en marcha.
  • Lista de embalaje de exportación y documentos de envío Documentación completa del flete, incluida factura comercial.
  • Garantía de 12 meses Cubre cámara, sistema de refrigeración y controlador.
  • Plazo de entrega estándar estándar de 20 días hábiles; 30 a 40 días hábiles para construcciones personalizadas.
  • Soporte técnico remoto de por vida Soporte remoto incluido con cada sistema.

Proceso de servicio

1
Revisión de requisitosComparta su perfil DUT, estándar y de prueba. Responda dentro de un día hábil.
2
Informe de selección gratuitoModelo de cámara, modelo de agitador, cálculo de fuerza y cotización.
3
ProducciónEstándar: ~20 días laborables. Personalizado: 30-40 días laborables.
4
EnvíoEmbalaje de exportación y entrega a todo el mundo.
5
Instalación y soporteSoporte remoto incluido; Puesta en marcha in situ disponible por un coste adicional.
Preguntas frecuentes

Preguntas comunes

¿Puede la cámara realizar pruebas de temperatura y humedad sin vibración?
Sí. La cámara funciona de forma independiente para pruebas de temperatura y humedad. La vibración se puede agregar más tarde o igualar en el momento del pedido; la configuración se confirma en la cotización.
¿Qué grado de temperatura (A–F) debo elegir?
Los grados se diferencian en su capacidad a bajas temperaturas, desde (A) 25 °C hasta (F) −70 °C / −75 °C. Comparta su estándar de prueba y la información del DUT: nuestro equipo le recomendará el grado y el modelo de cámara correctos.
¿Cuál es el plazo de entrega?
Modelos estándar:~20 días laborables. Construcciones personalizadas:30 a 40 días laborables. El plazo de entrega exacto se confirma en la cotización.
¿Ofrecen instalación y puesta en marcha?
Todos los sistemas se envían con embalaje de exportación y una guía de instalación.Se incluye soporte de puesta en marcha remotapara clientes extranjeros. La instalación en el sitio se puede organizar y cotizar por separado según la ubicación.
¿Qué garantía incluye?
Cada sistema lleva unGarantía de 12 meses. Se incluye soporte técnico remoto de por vida. La garantía extendida está disponible a pedido.
¿Tiene alguna pregunta o necesita una cotización? Envíenos las dimensiones de su DUT, el estándar de prueba y el rango de temperatura requerido.
