Máquina de prueba de vibración de humedad combinada integrada de humedad ambiental integral

Máquina de prueba de vibración de humedad combinada integrada de humedad ambiental integral

La prueba ambiental combinada se refiere a la prueba que combina tres factores ambientales, que son temperatura, humedad y vibración. Para obtener resultados explícitos en un período de tiempo relativamente corto, podemos aumentar el nivel de severidad de las condiciones ambientales. La evaluación se puede realizar en un corto período de tiempo exponiendo la muestra a un cierto rango de parámetros ambientales simulados controlados en el laboratorio. Por lo tanto, es posible estimar un resultado de prueba cercano a la realidad aplicando condiciones ambientales similares. La combinación de temperatura, humedad y vibraciones se produce especialmente en el ámbito del transporte motorizado y ferroviario.

Consulta ahora
Descripción

Cámara de prueba combinada de temperatura, humedad, vibración

Certificado CE Garantía de 12 meses Plazo de entrega estándar: 20 días laborables Soporte remoto de por vida

Especificación de la cámara: serie THV

Parámetro THV-408 (A-F) THV-1000 (A~F) THV-1500 (A~F)
Dimensión interna An×Al×Pr (mm) 600 × 850 × 800 1000 × 1000 × 1000 1500 × 1500 × 1500
Dimensión externa An×Al×Pr (mm) 850 × 1950 × 2100 1300 × 2200 × 2400 1800 × 2400 × 3000
Rango de temperatura Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C
Alta: 100 °C (150 °C / 200 °C opcional) 		Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C
Alta: 100 °C (150 °C / 200 °C opcional) 		Baja: (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C
Alta: 100 °C (150 °C / 200 °C opcional)
Rango de humedad 20–98% H.R.
10–98% / 5–98% disponible con deshumidificador 		20–98% H.R.
10–98% / 5–98% disponible con deshumidificador 		20–98% H.R.
10–98% / 5–98% disponible con deshumidificador
Controle la precisión y la uniformidad ±0,5 °C; ±2,5% H.R.
Uniformidad: ≤ ±2 °C; ±3% H.R. 		±0,5 °C; ±2,5% H.R.
Uniformidad: ≤ ±2 °C; ±3% H.R. 		±0,5 °C; ±2,5% H.R.
Uniformidad: ≤ ±2 °C; ±3% H.R.
Velocidad ascendente/descendente Creciente: 0,1–3,0 °C/min
Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) 		Creciente: 0,1–3,0 °C/min
Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional) 		Creciente: 0,1–3,0 °C/min
Caída: 0,1–1,0 °C/min (mín. 1,5 °C/min opcional)
Dispositivos de protección interruptor sin fusibles; sobrecarga del compresor; voltaje de refrigerante alto/bajo; exceso de humedad y exceso de temperatura; advertencia de falla; Advertencia de falta de almacenamiento de agua. interruptor sin fusibles; sobrecarga del compresor; voltaje de refrigerante alto/bajo; exceso de humedad y exceso de temperatura; advertencia de falla; Advertencia de falta de almacenamiento de agua. interruptor sin fusibles; sobrecarga del compresor; voltaje de refrigerante alto/bajo; exceso de humedad y exceso de temperatura; advertencia de falla; Advertencia de falta de almacenamiento de agua.
Los grados A~F difieren en su capacidad a bajas temperaturas. El equipo de prueba de vibración se adapta a las condiciones de prueba del cliente; consulte la tabla de la serie ES a continuación.

Especificaciones del agitador combinadas: Serie ES

modelo Fuerza sinusoidal (N) Fuerza aleatoria (N) Frecuencia (Hz) Aceleración (m/s²) Velocidad (m/s) Desplazamiento (pp) mm Máx. Carga (kg) Masa de la bobina (kg) Tamaño de la bobina (mm)
ES-3 3000 3000 3–3500 1000 1.6 25 100 3.5 Φ150
ES-3a 3000 3000 3–3500 400 1.6 40 120 9 Φ230
ES-6 6000 6000 3–3500 1000 1.6 25 180 6.5 Φ230
ES-6a 6000 6000 3–3500 1000 1.6 51 250 12 Φ230
ES-10 10000 10000 3–3000 1000 1.8 51 270 14 Φ240
ES-20 20000 20000 3–3000 1000 1.8 51 300 30 Φ320
ES-30 30000 30000 3–2800 1000 1.8 51 450 40 Φ450
ES-40 40000 40000 3–2800 1000 1.8 51 500 50 Φ450
ES-50 50000 50000 3–2700 1000 1.8 51 750 50 Φ450
ES-60 60000 60000 3–2700 1000 1.8 51 750 60 Φ450
ES-100 100000 100000 3–2500 1000 1.8 51 1000 90 Φ450
La selección del agitador se basa en el peso del DUT y la fuerza requerida. Comparta su especificación DUT para obtener una recomendación.

Tamaño de cámara personalizado disponible bajo petición. ¿Necesita un grado de temperatura, un rango de humedad específicos o un banco de vibración adecuado? Envíe su especificación DUT: nuestro equipo recomendará una configuración y un presupuesto dentro de las 24 horas.

Descripción general

Temperatura, humedad y vibración en una cámara

Combina una cámara de temperatura y humedad con un agitador electrodinámico combinado, para que pueda ejecutar pruebas ambientales combinadas sin mover el DUT entre sistemas.

Elija el modelo de cámara THV por tamaño interno (408 / 1000 / 1500) y grado de temperatura (A–F, hasta −75 °C). Combínelo con cualquier agitador de la serie ES de 3000 N a 100 000 N.

Se utiliza en las industrias de aviación, aeroespacial, naviera, electrónica, automotriz y de telecomunicaciones.

Características

Lo que ofrece este sistema

Integración

Cámara y refrigeración en una sola unidad

En la práctica: Un diseño compacto con una consola independiente: reduce el espacio y el tiempo de instalación en comparación con los sistemas separados.

Cobertura

Seis grados de temperatura (A–F) hasta −75 °C

En la práctica: Elija la calificación que coincida con el estándar de su prueba. No pagas por capacidad que no necesitas.

Durabilidad

Interior de acero inoxidable SUS 304.

En la práctica: Resistente a la corrosión y fácil de limpiar. Estable a través de ciclos de humedad repetidos: extiende la vida útil de la cámara.

Flexibilidad

Opciones de agitador combinadas

En la práctica: Seleccione el agitador de la serie ES que se ajuste al peso y la fuerza de su DUT (de 3000 N a 100 000 N) con un solo sistema.

Estándares

Estándares de prueba comunes

Estándares de prueba compatibles para pruebas combinadas de temperatura, humedad y vibración.

CEI 68-2-1 frio
CEI 68-2-2 Calor seco
CEI 68-2-3 Calor húmedo: estado estable
CEI 68-2-30 Calor húmedo: cíclico
CEI 68-2-14 Cambio de temperatura
MIL-STD-810G Prueba ambiental
MIL-STD-810F Prueba ambiental
ISO 16750-3 Vehículos de carretera: cargas mecánicas
Sistema

Composición del sistema

Cinco componentes combinados, calibrados como un sistema completo.

01

Cámara de prueba

Interior de acero inoxidable SUS 304, control combinado de temperatura y humedad.

02

Refrigeración

Unidades compresoras de Tecumseh (Francia) y Bizer (Alemania).

03

Control de humedad

Control automático; Deshumidificador opcional para pruebas de baja humedad.

04

Banco de vibración

Agitador serie ES combinado: seleccionado según el peso y la fuerza del DUT.

05

Controlador táctil

Pantalla táctil LCD con comunicación RS-232 para perfiles programables.

Imágenes

Vista previa de imagen

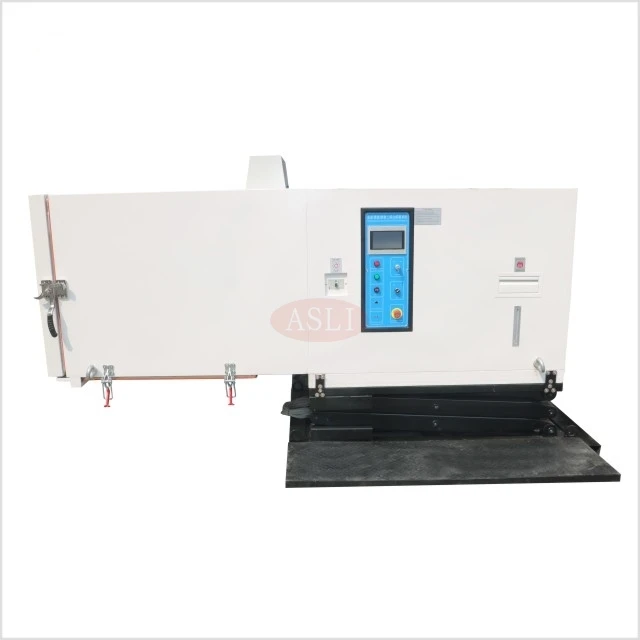

Cámara de pruebas combinada THV: vista completa
Detalle de la puerta y el interior de la cámara.
Controlador de pantalla táctil y consola.
Vista de instalación y tuberías.

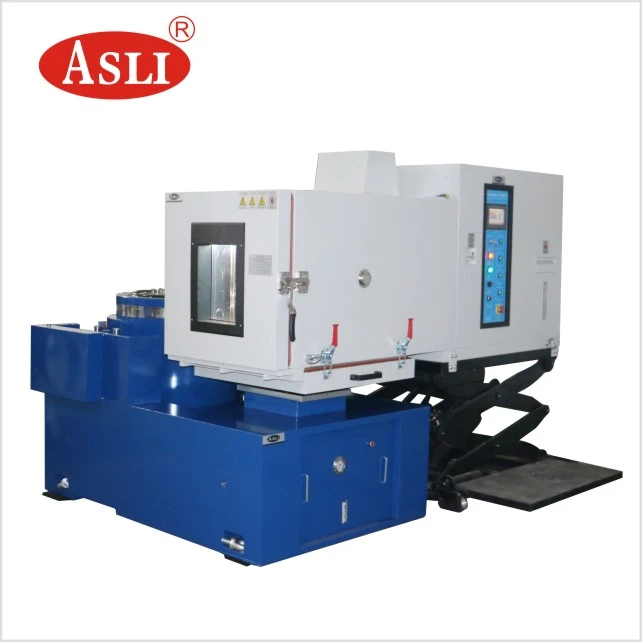

Cámara THV con banco de vibración adjunto
Gabinete de prueba de vibración combinado estándar EN-60945
Controlador de pantalla táctil programable: vista frontal
Controlador de pantalla táctil programable: detalle de la interfaz
Controlador de pantalla táctil programable: vista del panel

Fotografías de alta resolución y dibujos dimensionales disponibles bajo petición.

Aplicaciones

¿Quién utiliza este sistema?

Aviación y aeroespacial
Componentes automotrices
Conjuntos de electrónica y PCB
Telecomunicaciones
Envío y transporte
Laboratorios universitarios y de investigación
Organismos de prueba y certificación
Empresas de I+D de materiales
Entrega

Entregables y servicio

Qué está incluido

  • Manual de instalación y operación Documentación de instalación con diagramas de cableado y lista de verificación de puesta en marcha.
  • Lista de embalaje de exportación y documentos de envío Documentación completa del flete, incluida factura comercial.
  • Garantía de 12 meses Cubre cámara, sistema de refrigeración y controlador.
  • Plazo de entrega estándar estándar de 20 días hábiles; 30 a 40 días hábiles para construcciones personalizadas.
  • Soporte técnico remoto de por vida Soporte remoto incluido con cada sistema.

Proceso de servicio

1
Revisión de requisitos Comparta su perfil DUT, estándar y de prueba. Responda dentro de un día hábil.
2
Informe de selección gratuito Modelo de cámara, modelo de agitador, cálculo de fuerza y cotización.
3
Producción Estándar: ~20 días laborables. Personalizado: 30-40 días laborables.
4
Envío Embalaje de exportación y entrega a todo el mundo.
5
Instalación y soporte Soporte remoto incluido; Puesta en marcha in situ disponible por un coste adicional.
Preguntas frecuentes

Preguntas comunes

¿Puede la cámara realizar pruebas de temperatura y humedad sin vibración?
Sí. La cámara funciona de forma independiente para pruebas de temperatura y humedad. La vibración se puede agregar más tarde o igualar en el momento del pedido; la configuración se confirma en la cotización.
¿Qué grado de temperatura (A–F) debo elegir?
Los grados se diferencian en su capacidad a bajas temperaturas, desde (A) 25 °C hasta (F) −70 °C / −75 °C. Comparta su estándar de prueba y la información del DUT: nuestro equipo le recomendará el grado y el modelo de cámara correctos.
¿Se puede personalizar el tamaño de la cámara?
Sí. Los THV-408/1000/1500 son nuestros tamaños estándar, pero podemos construir dimensiones internas personalizadas para que coincidan con su DUT. Envíe el ancho × alto × profundidad requerido y le cotizaremos en consecuencia.
¿Cuál es el plazo de entrega?
Modelos estándar: ~20 días laborables . Construcciones personalizadas: 30 a 40 días laborables . El plazo de entrega exacto se confirma en la cotización.
¿Ofrecen instalación y puesta en marcha?
Todos los sistemas se envían con embalaje de exportación y una guía de instalación. Se incluye soporte de puesta en marcha remota para clientes extranjeros. La instalación en el sitio se puede organizar y cotizar por separado según la ubicación.
¿Qué garantía incluye?
Cada sistema lleva un Garantía de 12 meses . Se incluye soporte técnico remoto de por vida. La garantía extendida está disponible a pedido.
