Equipo de prueba de choque térmico programable de refrigeración por aire
Inicio / Productos / Cámara de pruebas de choque térmico / Equipo de prueba de choque térmico programable de refrigeración por aire
Productos
Etiquetas

Cámara de prueba de temperatura y humedad

Equipo de prueba de choque térmico programable de refrigeración por aire

Equipo de prueba de choque térmico programable de refrigeración por aire

El equipo de prueba de choque térmico programable con refrigeración por aire se utiliza para probar la capacidad de la estructura del material o los materiales compuestos para resistir los cambios ambientales continuos entre temperaturas extremadamente altas y bajas durante un período corto y, por lo tanto, comprender los cambios químicos o daños físicos causados por la expansión del calor y la contracción del frío en el menor tiempo posible. Es aplicable a metales, plástico, caucho, electrónica entre otros materiales. El resultado de la prueba se puede utilizar como referencia o base para mejorar el producto.

Consulta ahora
Descripción

Cámara de prueba de choque térmico

Serie TS: equipo de prueba de resistencia al choque térmico

Certificada CE Cumple con EN 60068-2-14 Garantía de 12 meses Soporte remoto de por vida

Serie TS: comparación de cinco modelos

Parámetro TS-49 (A~C) TS-80 (A~C) TS-150 (aire acondicionado) TS-252 (A~C) TS-450 (aire acondicionado)
Dimensión interna An×Al×Pr (mm) 400 × 350 × 350 500 × 400 × 400 600 × 500 × 500 700 × 600 × 600 800 × 750 × 750
Dimensión externa An×Al×Pr (mm) 1400 × 1800 × 1400 1550 × 1950 × 1550 1600 × 2000 × 1700 1700 × 2100 × 1750 1800 × 2200 × 1900
Rango de temperatura de la zona de prueba Tipo A: −40 °C ~ +150 °C (200 °C opcional)  | Tipo B: −55 °C ~ +150 °C (200 °C opcional)  | Tipo C: −65 °C ~ +150 °C (200 °C opcional)
Rango de alta temperatura +60 °C ~ +150 °C (200 °C opcional)
Rango de temperatura baja −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Tiempo de exposición: alto/bajo Alta (+60 °C ~ +150 °C): 30 minutos  | Baja (−10 °C ~ A / B / C): 30 minutos
Tiempo de calentamiento: ranura para almacenamiento de calor TA ~ 200 °C / aproximadamente 45 minutos
Tiempo de enfriamiento: ranura de almacenamiento en frío TA ~ −75 °C / aproximadamente 100 minutos
Tiempo de recuperación/tiempo de conversión ≤ 5 min / ≤ 5 s
Precisión/uniformidad del control ± 0,5 ºC / ± 2 ºC
Material interno y externo Caja interior: acero inoxidable SUS 304#. Caja exterior: acero inoxidable o acero laminado en frío con revestimiento de pintura.
Material aislante Materiales aislantes de espuma de formiato, cloro y acetato de etilo, de alta densidad y resistentes a altas temperaturas
Mecánica P.I.D + S.S.R + Sistema de control de temperatura equilibrado por microcomputadora
Sistema de enfriamiento Compresor semihermético de doble etapa (refrigerado por agua) / Compresor hermético de doble etapa (refrigerado por aire)
Dispositivos de protección de seguridad Disyuntor sin fusibles; interruptor de presión alta/baja del compresor; interruptor de alta presión del refrigerador; sistema de advertencia de fallas; alarma electrónica
Accesorios Ventana de visualización (pedido especial)
Compresor marca francesa Tecumseh; Alemania marca Bizer
Fuerza CA 220 V monofásico, 3 hilos, 50/60 Hz  | CA 380 V trifásico 5 hilos, 50/60 Hz
Peso (aprox.) 450 kilos 600 kilos 750 kilogramos 950 kilogramos 1200 kilogramos
Los grados A / B / C se diferencian por su capacidad a bajas temperaturas. La temperatura alta de 200 °C es opcional. Tamaños de cámara personalizados disponibles bajo petición.

¿Necesita un tamaño de cámara personalizado, un grado de temperatura o un estándar de prueba específico? Envíenos sus especificaciones de DUT y su perfil de prueba; nuestro equipo recomendará una configuración y un presupuesto dentro de las 24 horas.

Descripción general

Cámara de prueba de choque térmico EN 60068-2-14

Prueba cómo los materiales y conjuntos resisten transiciones rápidas entre temperaturas extremadamente altas y bajas, revelando cambios químicos o daños físicos causados por la expansión térmica y la contracción por frío.

Diseñada para cumplir con los requisitos de la norma EN 60068-2-14, la serie TS expone las muestras a cambios rápidos de temperatura en un período corto, acelerando modos de falla que tardarían mucho más en aparecer en condiciones normales. Adecuado para metales, plásticos, caucho, electrónica y materiales compuestos.

Galería de productos

Imágenes del producto

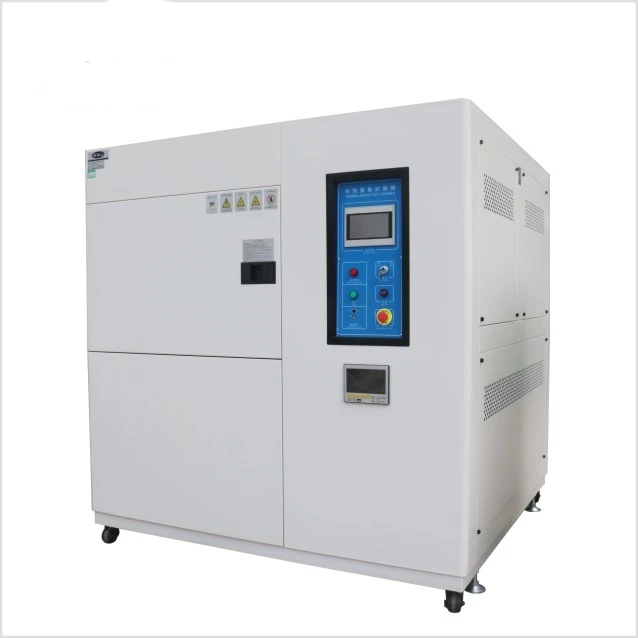

Cámara de prueba de choque térmico: vista frontal

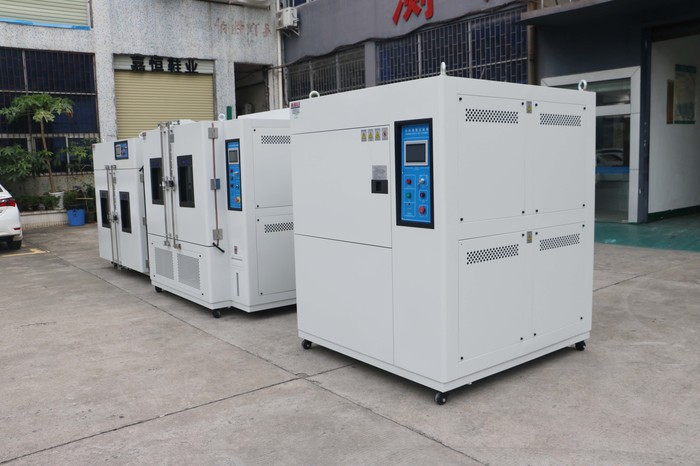

Cámara de choque térmico: vista lateral

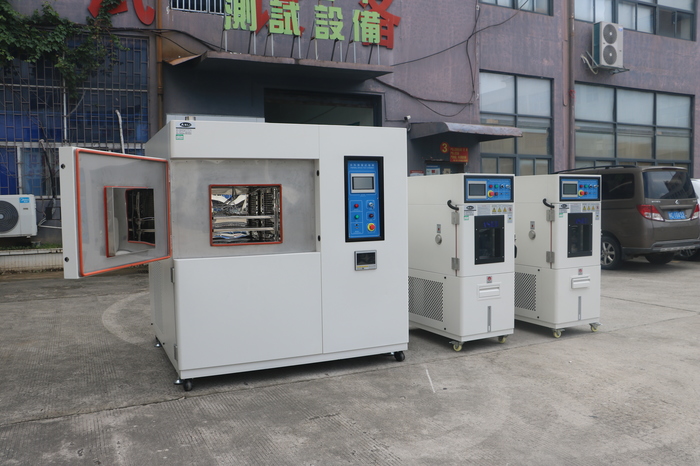

Cámara de choque térmico: vista de puerta abierta
Cámara de choque térmico — panel de control
Cámara de choque térmico: instalada en el laboratorio
Cámara de choque térmico: controlador de pantalla táctil
Cámara de choque térmico — vista detallada
Cámara de choque térmico — vista adicional

Fotografías de alta resolución y dibujos dimensionales disponibles bajo petición.

Configuraciones

Diseños de dos y una sola cámara

Diseños de dos cámaras para adaptarse a diferentes métodos de prueba y requisitos de tiempo de ciclo.

bicameral

Transferencia de cesta: pila vertical

La canasta de muestras se mueve verticalmente entre una cámara de alta temperatura y una cámara de baja temperatura. Tiempo de transferencia rápido, alto rendimiento de ciclo: ideal para pruebas de ciclos de alta frecuencia.

  • Transición rápida entre zonas frías y calientes
  • Corto tiempo de recuperación por ciclo.
  • Alto rendimiento de ciclo para el cribado de producción
  • Adecuado para DUT más pequeños y pruebas por lotes
Cámara única

Muestra estática: cambio de flujo de aire

Una sola cámara con conmutación de flujo de aire frío y caliente a alta velocidad. La muestra permanece estática durante toda la prueba, sin movimiento mecánico ni transferencia de cesta.

  • La muestra permanece estática durante toda la prueba.
  • Sin tensión mecánica en el DUT
  • Mejor para muestras delicadas o cableadas
  • Comunicación RS-232 / RS-485 para registro de datos
Detalle de dos cámaras

Configuración de dos cámaras: detalles

Diseño de transferencia de canasta con apilamiento vertical de cámaras de alta y baja temperatura.

Cámara de choque térmico de dos cámaras: vista completa
Cámara de dos cámaras: mecanismo de transferencia de cesta
Cámara de dos cámaras: interior de la cámara
Cámara de dos cámaras — panel de control
Cámara de dos cámaras: puerta abierta
Cámara de dos cámaras: vista del sistema
Cámara de dos cámaras: vista de instalación
Detalle de cámara única

Configuración monocameral: detalles

Muestra estática con conmutación de flujo de aire frío/caliente de alta velocidad en una cámara, sin transferencia de cesta.

Cámara de choque térmico de una sola cámara: vista completa
Cámara unicameral — interior de la cámara
Cámara unicameral: vista frontal
Cámara unicameral — panel de control
Cámara de una sola cámara: detalle de la puerta
Cámara monocameral: vista del sistema
Cámara de una sola cámara: vista de instalación
Cámara unicameral: vista adicional
Características

Lo que ofrece este sistema

Velocidad

≤ 5 segundos de recuperación, ≤ 5 minutos de conversión

En la práctica:Coincide con los perfiles de prueba estándar IEC y EN, acelerando el descubrimiento de fallas sin tiempos de ciclo prolongados.

Cobertura

Tres grados de temperatura hasta −65 °C

En la práctica:Seleccione la calificación que coincida con el estándar de su prueba. La capacidad de alta temperatura de hasta 200 °C está disponible como opción.

Ciclismo

Hasta 999 ciclos, 999 horas por paso

En la práctica:Ejecuta largas secuencias de descarga automatizadas sin intervención del operador, ideal para pruebas de calificación de varios días.

Control

Pantalla táctil y RS-232 / RS-485

En la práctica:Configure perfiles de prueba y registre datos a través de una única interfaz. Los modos de choque automático o manual brindan un control de prueba flexible.

Características clave

Funciones integradas

Funciones de control, ciclos y monitoreo incluidas con cada cámara de choque térmico.

01
Interfaz de pantalla táctilControl táctil basado en gráficos para una fácil operación.
02
Cambio de flujo de aireDistribución precisa de la temperatura en la zona de prueba para un impacto constante.
03
Ciclismo programableMáximo 999 horas por paso y hasta 9999 ciclos de circulación.
04
Modo automático/manualEjecuta un choque de circulación automático o un choque selectivo manual.
05
Sistema de enfriamiento binarioEfecto de enfriamiento rápido con método enfriado por agua.
06
Volver a la temperatura normalLa cámara puede regresar a la temperatura ambiente para una extracción segura de la muestra.
07
RS-232/RS-485Interfaz de comunicación estándar para registro de datos y automatización.
08
Tamaños de cámara personalizadosLas dimensiones interiores se pueden adaptar al dispositivo bajo prueba y al diseño del laboratorio.
Estándares

Estándares de prueba comunes

Diseñado para cumplir con los siguientes estándares de choque térmico y cambio rápido de temperatura.

EN 60068-2-14Cambio de temperatura
CEI 60068-2-14Cambio de temperatura
GB/T 2423.22Cambio de temperatura
MIL-STD-810GPrueba ambiental
MIL-STD-810FPrueba ambiental
ISO 16750-4Vehículos de carretera: cargas climáticas
JESD22-A104Ciclos de temperatura
JESD22-A106Choque térmico
Datos de prueba

Datos de rendimiento medidos

Perfiles de temperatura reales registrados desde la cámara de choque térmico de la serie TS.

Cámara de choque térmico: cuadro de perfil de temperatura 1
Cámara de choque térmico: cuadro de perfil de temperatura 2

Los gráficos muestran el perfil de temperatura durante un ciclo típico de choque térmico.

Seguridad

Protección multicapa

Capas de protección independientes: protegen su muestra, su operador y el sistema.

Disyuntor sin fusible
Compresor alta/baja presión
Frigorífico de alta presión.
Sistema de advertencia de fallas
alarma electrónica
Protección contra sobrecalentamiento
Protección contra la escasez de agua
Protección contra sobrecarga del motor
Aplicaciones

¿Quién utiliza este sistema?

Adecuado para pruebas de choque térmico de metales, plásticos, caucho, electrónica y materiales compuestos.

Metales y aleaciones
Plásticos y caucho
Electrónica y PCB
Componentes automotrices
Materiales aeroespaciales
Materiales compuestos
Laboratorios universitarios y de investigación
Organismos de prueba y certificación
Visitas de clientes

Las clientes visitan ASLI

Clientes globales visitan nuestra fábrica para inspeccionar equipos, realizar pruebas de aceptación en fábrica y realizar discusiones técnicas.

Clientes visitando la fábrica de ASLI – foto de grupo
Visita del cliente a ASLI: visita a la fábrica
Visita del cliente a ASLI: inspección de la máquina
Cliente que visita ASLI: discusión técnica
Entrega

Entregables y servicio

Qué está incluido

  • Manual de instalación y operación Documentación de instalación con diagramas de cableado y lista de verificación de puesta en marcha.
  • Lista de embalaje de exportación y documentos de envío Documentación completa del flete, incluida factura comercial.
  • Garantía de 12 meses Cubre cámara, sistema de refrigeración y controlador.
  • Plazo de entrega estándar estándar de 20 días hábiles; 30 a 40 días hábiles para construcciones personalizadas.
  • Soporte técnico remoto de por vida Soporte remoto incluido con cada sistema.

Proceso de servicio

1
Revisión de requisitosComparta su perfil DUT, estándar y de prueba. Responda dentro de un día hábil.
2
Informe de selección gratuitoModelo de cámara, grado de temperatura y cotización.
3
ProducciónEstándar: ~20 días laborables. Personalizado: 30-40 días laborables.
4
EnvíoEmbalaje de exportación y entrega a todo el mundo.
5
Instalación y soporteSoporte remoto incluido; Puesta en marcha in situ disponible por un coste adicional.
Preguntas frecuentes

Preguntas comunes

¿Cuál es la diferencia entre diseños bicamerales y monocamerales?
Los modelos de dos cámaras mueven la canasta de muestras verticalmente entre una cámara caliente y una cámara fría: transiciones rápidas, alto rendimiento del ciclo. Los modelos de cámara única mantienen la muestra estática mientras se cambia el flujo de aire frío o caliente a la cámara, sin tensión mecánica en el DUT.
¿Qué grado de temperatura (A / B / C) debo elegir?
Los grados se diferencian en su capacidad a bajas temperaturas: (A) −40 °C, (B) −55 °C, (C) −65 °C. El rango de alta temperatura es de hasta +150 °C estándar, con +200 °C opcional. Comparta su estándar de prueba y DUT: nuestro equipo le recomendará la calificación correcta.
¿Cuál es el tiempo de recuperación de la temperatura?
El tiempo de recuperación estándar es≤ 5 minutoscon un tiempo de conversión de≤ 5 segundos. Esto cumple con el requisito de choque térmico rápido de EN 60068-2-14.
¿Cuál es el plazo de entrega?
Modelos estándar:~20 días laborables. Construcciones personalizadas:30 a 40 días laborables. El plazo de entrega exacto se confirma en la cotización.
¿Ofrecen instalación y puesta en marcha?
Todos los sistemas se envían con embalaje de exportación y una guía de instalación.Se incluye soporte de puesta en marcha remotapara clientes extranjeros. La instalación en el sitio se puede organizar y cotizar por separado según la ubicación.
¿Qué garantía incluye?
Cada sistema lleva unGarantía de 12 meses. Se incluye soporte técnico remoto de por vida. La garantía extendida está disponible a pedido.
