Cámara de prueba de temperatura y humedad

Agitador de vibración electromagnética de alta frecuencia de 3 ejes

El agitador de vibración electromagnética de alta frecuencia de 3 ejes se usa ampliamente en defensa, aviación, aeroespacial, comunicaciones, electrónica, automóviles, electrodomésticos y otras industrias. Este tipo de equipo se utiliza para descubrir fallas tempranas, simular las condiciones de trabajo reales y la prueba de resistencia de la estructura, la aplicación del producto es amplia, el ancho de la aplicación es obvio, el efecto de la prueba es notable y confiable.

Consulta ahora

Descripción

Agitador de vibración electromagnética: parámetros principales

Modelo	Sinusoidal nominal Fuerza (N)	Clasificado al azar Fuerza (N)	Frecuencia Rango (Hz)	Clasificado Aceleración (m/s²)	Clasificado Velocidad (m/s)	Desplazamiento nominal (pp) mm	Máx. Cargando (kg)	Bobina móvil (kg)	Dimensión de Bobina móvil (mm)
ES-3	3000	3000	3-3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3-3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3-3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3-3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3-3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3-3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3-2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3-2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3-2700	1000	1.8	51	750	50	Φ450

Dimensiones de bobina personalizadas, configuraciones de desplazamiento e interfaces de expansor disponibles a pedido. Contáctenos para un cálculo de fuerza gratuito.

Expansor horizontal: serie LT

Modelo	Tamaño del banco (mm)	Rango de frecuencia (Hz)	Peso de las piezas móviles (kg)
LT0303	300×300×22	5-1000	6.6
LT0303	300×300×26	5-1500	7.8
LT0303	300×300×30	5-2000	9.0
LT0404	400×400×22	5-1000	11.2
LT0404	400×400×26	5-1400	13.2
LT0404	400×400×30	5-2000	16.0
LT0505	500×500×25	5-1000	19.3
LT0505	500×500×30	5-1500	23.1
LT0505	500×500×35	5-2000	27.0
LT0606	600×600×25	5-1000	27.5
LT0606	600×600×30	5-1200	33.0
LT0606	600×600×40	5-2000	45
LT0707	700×700×25	5-800	36.8
LT0707	700×700×30	5-1000	44.2
LT0707	700×700×35	5-1500	52

Expansor vertical: serie VT

Modelo	Peso (kg)	Máx. Frecuencia (Hz)	Tamaño del banco
VT300	10	2000	Φ300
VT400	16	2000	Φ400
VT500	25	1500	Φ500
VT600	35	1000	Φ600
VT0303	15	2000	300×300
VT0404	22	1500	400×400
VT0505	30	500	500×500
VT0606	58	350	600×600
VT0808	140	350	800×800
VT1010	180	350	1000×1000
VT1212	250	350	1200×1200
VT1212 (redondo)	220	350	Φ1200

Descripción general del producto

Qué puede probar este agitador vibratorio

Agitador de vibración electromagnética de alta frecuencia de 3 ejespuede completar la prueba de vibración sinusoidal y la prueba de vibración aleatoria de banda ancha respectivamente, y puede completar la prueba clásica (medio sinusoide, trapezoide, diente de sierra de pico posterior) de pulso y espectro de respuesta de choque. La prueba exhaustiva de la mecánica y las condiciones ambientales se puede realizar con una cámara climática.

El sistema de prueba de vibración de alta frecuencia se usa ampliamente en los campos de defensa nacional, armas, aviación, vuelos espaciales, comunicaciones, electrónica, electrodomésticos, transporte y electrodomésticos. Según los requisitos, puede proporcionar a los usuarios un equipo de prueba integral en múltiples entornos, como el climático y el mecánico.

Campos de aplicación

Ampliamente utilizado en todas las industrias

Donde se usa

Este tipo de equipo se utiliza para descubrir fallas tempranas, simular las condiciones de trabajo reales y realizar pruebas de resistencia de la estructura. La aplicación del producto es amplia, el ancho de la aplicación es obvio y el efecto de la prueba es notable y confiable.

Defensa y Arma

Calificación de vibraciones y golpes para equipos de defensa y sistemas de armas.

Aviación y aeroespacial

Detección de estrés ambiental para componentes aéreos y espaciales.

Comunicaciones

Verificación de confiabilidad de equipos de comunicación sometidos a vibraciones y golpes.

Electrónica

Descubrimiento temprano de fallas en conjuntos y componentes electrónicos.

Automóvil

Ensayos de resistencia y durabilidad de estructuras para piezas de automoción.

Electrodomésticos

Simulación de transporte y pruebas de vibración operativa para electrodomésticos.

Composición del sistema

Un sistema de prueba de vibración integrado

Cada componente se combina y calibra como un sistema completo, lo que elimina el riesgo de integración y reduce el tiempo de puesta en servicio en el laboratorio.

Agitador electromagnético

Armadura liviana, refrigerada por aire, con alta resonancia de primer orden.

Amplificador de potencia

Tipo de conmutación, más del 90% de eficiencia, salida de baja distorsión.

Controlador de vibración

Control de bucle cerrado DSP con modos sinusoidal, aleatorio, de choque y RSTD.

Expansor de cabeza y accesorios

Placas de interfaz estándar o personalizadas que se adaptan a su huella DUT.

Sistema de enfriamiento

Soplador silencioso diseñado para funcionamiento continuo.

Imágenes detalladas

Vistas en primer plano de los componentes clave: cuerpo del agitador, expansores VT/LT y detalles de instalación.

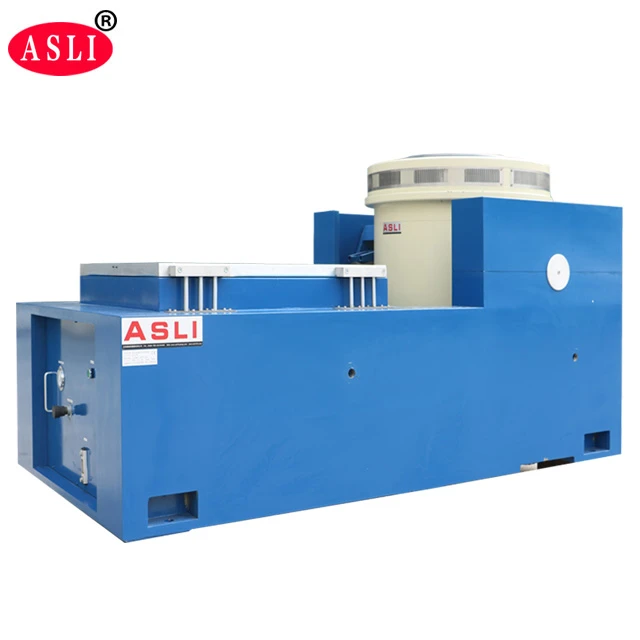

Agitador de vibración electromagnética de alta frecuencia de 3 ejes: vista general

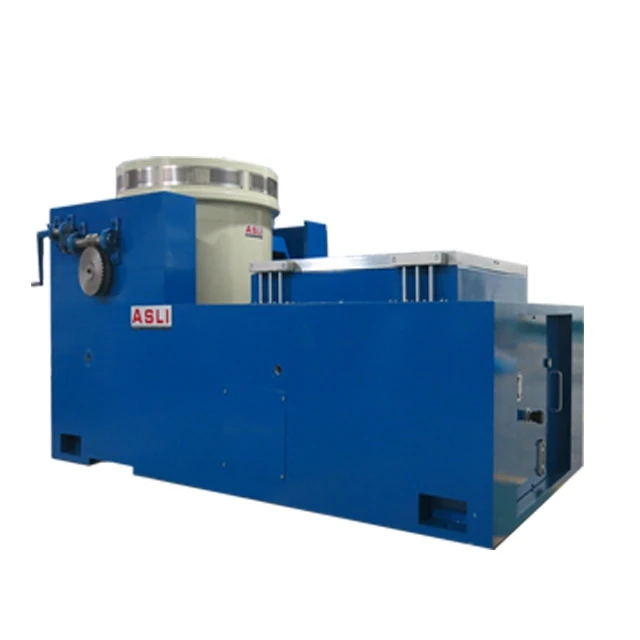

Sistema de vibración ASLI: vista general

Sistema de prueba de vibración ASLI: interfaz de expansión

Agitador ASLI: primer plano de la bobina móvil

Gabinete controlador de vibraciones ASLI

Fotos de alta resolución y dibujos dimensionales están disponibles a pedido.

Entregables y servicio

Lo que recibe con cada sistema ASLI

Lista de verificación de entregables

Informe de prueba de aceptación de fábrica (FAT) con el perfil de su muestra
Lista de embalaje de exportación y guía de instalación
Acceso a soporte técnico remoto de por vida

Cronograma del servicio

Revisión de requisitosComparta su perfil DUT, estándar y de prueba. Responda dentro de las 24 horas.

Informe de selección gratuitoModelo recomendado, cálculo de fuerza, diseño de fijación y cotización.

Producción y GRASAPrueba de aceptación en fábrica con el perfil de su muestra antes del envío.

Envío e instalaciónEmbalaje de exportación, entrega a todo el mundo, puesta en marcha in situ.

Apoyo técnicoSoporte técnico remoto de por vida y resolución de problemas.

Preguntas frecuentes

Preguntas comunes de compradores B2B

¿Qué pruebas puede realizar este vibrador?

Puede completar la prueba de vibración sinusoidal y la prueba de vibración aleatoria de banda ancha, así como la prueba clásica (medio sinusoide, trapezoide, diente de sierra de pico posterior) y la prueba de espectro de respuesta de choque. Combinado con una cámara climática, también admite pruebas integrales de mecánica y entorno.

¿Qué industrias utilizan este sistema?

Se utiliza ampliamente en defensa, aviación, aeroespacial, comunicaciones, electrónica, automóviles, electrodomésticos y otras industrias, principalmente para descubrir fallas tempranas, simular condiciones de trabajo reales y pruebas de resistencia de estructuras.

¿Ofrecen diseño de accesorios para objetos de prueba personalizados?

Sí.El diseño de accesorios personalizados está incluido en nuestro servicio de ingeniería.Proporcione su dibujo DUT o modelo 3D y le entregaremos un dispositivo que mantiene la primera frecuencia natural por encima de su rango de prueba, con resultados de búsqueda de resonancia documentados.

¿Puede el agitador realizar pruebas tanto en dirección vertical como horizontal?

Sí. El sistema soportaserie LTexpansores para vibración de eje horizontal yserie VTExpansores para pruebas de eje vertical con una superficie de montaje más grande. También se encuentran disponibles accesorios rotacionales para pruebas de ejes combinados.

¿Qué garantía incluye?

Todos los sistemas de vibración ASLI vienen con unGarantía de 12 mesesque cubre el cuerpo del agitador, el amplificador de potencia y el controlador. Se incluye soporte técnico remoto de por vida sin costo adicional.

¿Listo para probar su producto?

Envíe sus dimensiones, peso y estándar de prueba del DUT. Nuestro equipo de ingeniería responderá con un modelo recomendado y una solución de fijación dentro de un día hábil.
