Banco de pruebas de vibración de la batería de automóvil EN50604 IEC62133 UN38.3 para pruebas de laboratorio
Inicio / Productos / Probador de vibraciones de alta frecuencia / Banco de pruebas de vibración de la batería de automóvil EN50604 IEC62133 UN38.3 para pruebas de laboratorio
Productos
Etiquetas

Cámara de prueba de temperatura y humedad

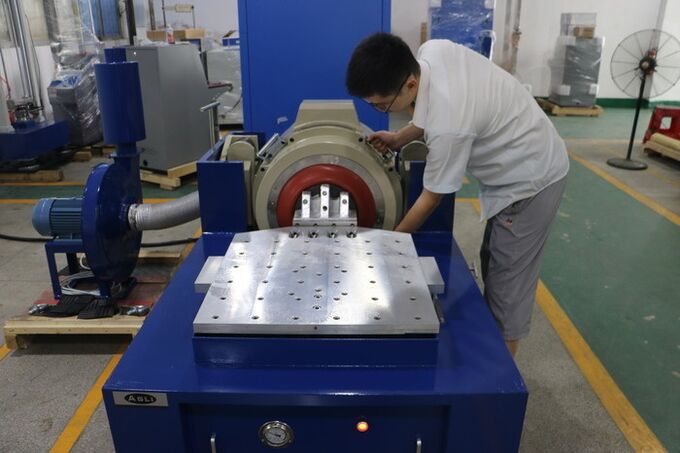

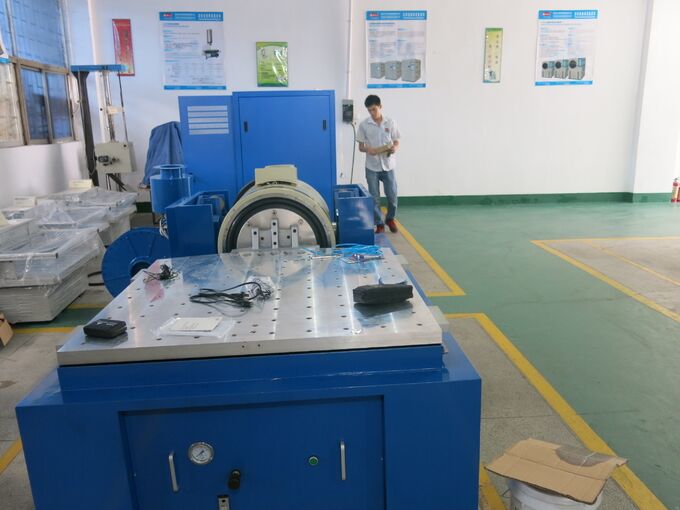

Banco de pruebas de vibración de la batería de automóvil EN50604 IEC62133 UN38.3 para pruebas de laboratorio

Banco de pruebas de vibración de la batería de automóvil EN50604 IEC62133 UN38.3 para pruebas de laboratorio

Mesa de vibración electromagnéticaSe utiliza ampliamente en defensa, aviación, aeroespacial, comunicaciones, electrónica, automóviles, electrodomésticos y otras industrias. Este tipo de equipo se utiliza para descubrir fallas tempranas, simular las condiciones de trabajo reales y la prueba de resistencia de la estructura, la aplicación del producto es amplia, el ancho de la aplicación es obvio, el efecto de la prueba es notable y confiable. Onda sinusoidal, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud, control de tiempo, control por computadora con todas las funciones, aceleración fija simple/amplitud fija. Equipo a través de fallas continuas al ejecutar 3 meses de pruebas, rendimiento estable, calidad confiable.

Consulta ahora
Descripción

Sistema de prueba de vibración electrodinámica: parámetros principales

Modelo Sinusoidal nominal
Fuerza (N)		 Clasificado al azar
Fuerza (N)		 Frecuencia
Rango (Hz)		 Clasificado
Aceleración (m/s²)		 Clasificado
Velocidad (m/s)		 Desplazamiento nominal
(pp) mm		 Máx. Cargando
(kg)		 Bobina móvil
(kg)		 Dimensión de
Bobina móvil (mm)
ES-6 6000 6000 3-3500 1000 1.6 25 180 6.5 Φ230
ES-6a 6000 6000 3-3500 1000 1.6 51 250 12 Φ230
ES-10 10000 10000 3-3000 1000 1.8 51 270 14 Φ240
ES-20 20000 20000 3-3000 1000 1.8 51 300 30 Φ320
ES-30 30000 30000 3-2800 1000 1.8 51 450 40 Φ450
ES-40 40000 40000 3-2800 1000 1.8 51 500 50 Φ450
ES-50 50000 50000 3-2700 1000 1.8 51 750 50 Φ450
ES-60 60000 60000 3-2700 1000 1.8 51 750 60 Φ450
ES-100 100000 100000 3-2500 1000 1.8 51 1000 90 Φ450
Dimensiones de bobina personalizadas, configuraciones de desplazamiento e interfaces de expansor disponibles a pedido. Contáctenos para un cálculo de fuerza gratuito.
Descripción general del producto

Qué puede hacer este banco de pruebas de vibraciones

Banco de pruebas de vibración de la batería de automóvil EN50604 IEC62133 UN38.3está diseñado para simular el entorno de vibración que las baterías de automóviles pueden experimentar durante la operación y el transporte. El sistema se utiliza para verificar la confiabilidad de la batería, descubrir fallas tempranas y confirmar la resistencia estructural, cumpliendo con estándares como EN50604, IEC62133 y UN38.3.

Onda sinusoidal, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud, control de tiempo, control por computadora con todas las funciones, aceleración fija simple/amplitud fija. Equipo a través de fallas continuas al ejecutar 3 meses de pruebas, rendimiento estable y calidad confiable.

Característica

Aspectos destacados del diseño clave

  • Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa más alta.
  • Circuito bimagnético, fuga de flujo magnético baja, estructura compacta y racional.
  • Rodamientos de rodillos Rocker Rod, orientación de rigidez del cuerpo compuesto recto y orientado a la importación, capacidad de carga excéntrica.
  • Fundación de aislamiento de muñones dedicada al uso de hormonas, la instalación de conveniencia móvil.
  • La tecnología avanzada se mueve alrededor del sistema para garantizar un círculo dinámico de alta confiabilidad.
  • Nuevo diseño de conductos y mejora el efecto de enfriamiento.
  • Rigidez estática, rigidez dinámica del pequeño globo del rodamiento, aumentando la capacidad de carga de la mesa vibratoria, mejorando el rendimiento de baja frecuencia.
Campos de aplicación

Ampliamente utilizado en todas las industrias

Donde se usa

La mesa de vibración electromagnética se usa ampliamente en defensa, aviación, aeroespacial, comunicaciones, electrónica, automóviles, electrodomésticos y otras industrias.

Este tipo de equipo se utiliza para descubrir fallas tempranas, simular las condiciones de trabajo reales y realizar pruebas de resistencia estructural. La aplicación del producto es amplia, el ancho de la aplicación es obvio, el efecto de la prueba es notable y confiable.

01

Batería de automóvil

Calificación de vibración EN50604, IEC62133 y UN38.3 para paquetes de baterías EV y HEV.

02

Defensa y Arma

Calificación de vibraciones y golpes para equipos de defensa y sistemas de armas.

03

Aviación y aeroespacial

Detección de estrés ambiental para componentes aéreos y espaciales.

04

Comunicaciones

Verificación de confiabilidad de equipos de comunicación sometidos a vibraciones y golpes.

05

Electrónica

Descubrimiento temprano de fallas en conjuntos y componentes electrónicos.

06

Electrodomésticos

Simulación de transporte y pruebas de vibración operativa para electrodomésticos.

Composición del sistema

Un sistema de prueba de vibración integrado

Cada componente se combina y calibra como un sistema completo, lo que elimina el riesgo de integración y reduce el tiempo de puesta en servicio en el laboratorio.

01

Agitador electromagnético

Armadura liviana, refrigerada por aire, con alta resonancia de primer orden.

02

Amplificador de potencia

Tipo de conmutación, más del 90% de eficiencia, salida de baja distorsión.

03

Controlador de vibración

Control de bucle cerrado DSP con modos sinusoidal, aleatorio, de choque y RSTD.

04

Expansor de cabeza y accesorios

Placas de interfaz estándar o personalizadas que se adaptan al consumo de batería.

05

Sistema de enfriamiento

Soplador silencioso diseñado para funcionamiento continuo.

Diagrama del sistema y software

Diagrama de trabajo del sistema e introducción de funciones de software: control aleatorio e interfaces de control sinusoidal.

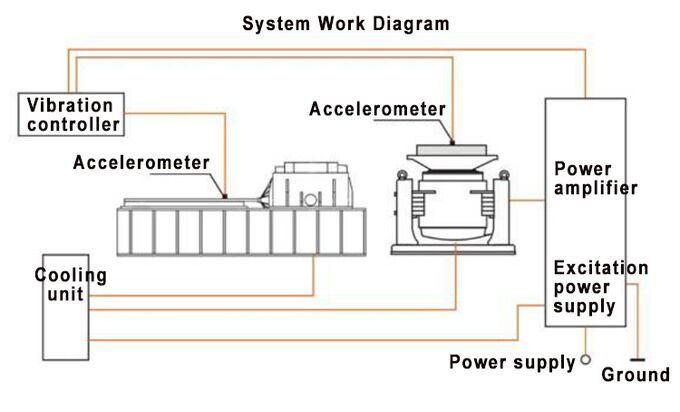

Diagrama de trabajo del sistema.
Introducción a las funciones del software: control aleatorio y control sinusoidal

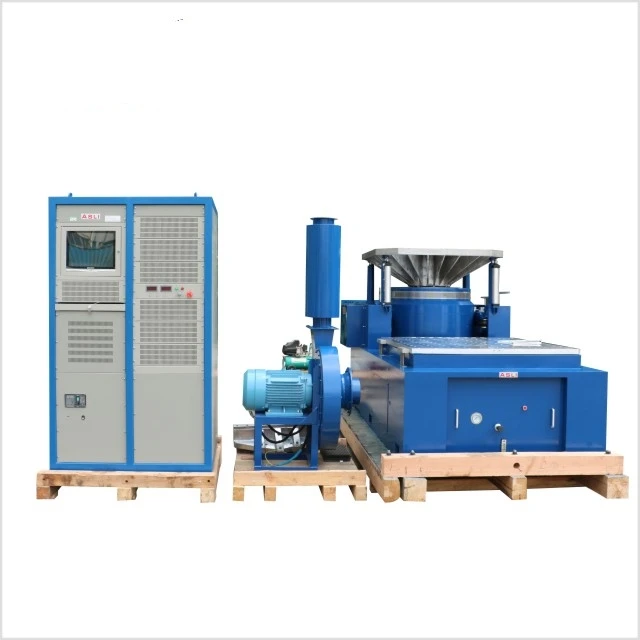

Sistema de prueba de vibración electrodinámica: vista general
Imágenes detalladas

Vistas en primer plano de los componentes clave: cuerpo del agitador, interfaz del expansor, gabinete del controlador y detalles de instalación.

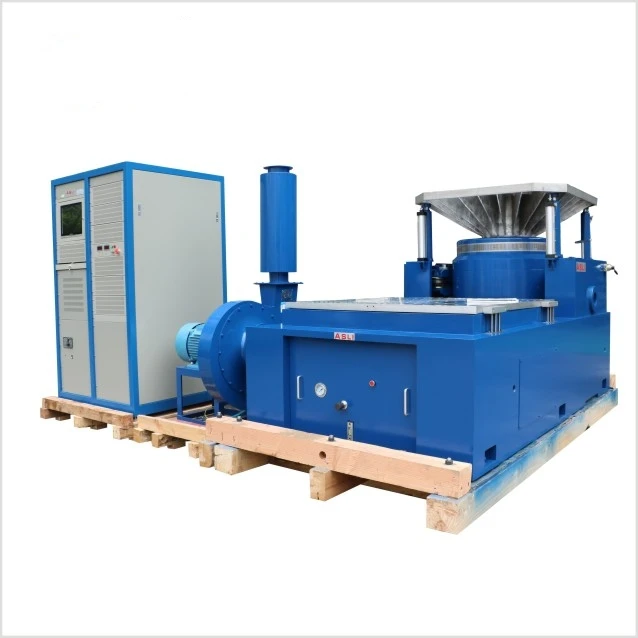

Sistema de prueba de vibración electrodinámica - detalle 1
Sistema de prueba de vibración electrodinámica - detalle 2
Sistema agitador electrodinámico — detalle 3
Sistema agitador electrodinámico — detalle 4

Fotos de alta resolución y dibujos dimensionales están disponibles a pedido.

Entregables y servicio

Lo que recibe con cada sistema ASLI

Lista de verificación de entregables

  • Informe de prueba de aceptación de fábrica (FAT) con el perfil de su muestra
  • Lista de embalaje de exportación y guía de instalación
  • Acceso a soporte técnico remoto de por vida

Cronograma del servicio

1
Revisión de requisitosComparta su perfil de batería, estándar y de prueba. Responda dentro de las 24 horas.
2
Informe de selección gratuitoModelo recomendado, cálculo de fuerza, diseño de fijación y cotización.
3
Producción y GRASAPrueba de aceptación en fábrica con el perfil de su muestra antes del envío.
4
Envío e instalaciónEmbalaje de exportación, entrega a todo el mundo, puesta en marcha in situ.
5
Apoyo técnicoSoporte técnico remoto de por vida y resolución de problemas.
Preguntas frecuentes

Preguntas comunes de compradores B2B

¿Qué estándares admite este sistema para las pruebas de baterías?
Está diseñado para soportarEN50604, IEC62133 y UN38.3Requisitos de prueba de vibración para baterías de automóviles y paquetes de baterías relacionados. Perfiles personalizados están disponibles para otros estándares a pedido.
¿Qué modos de prueba están disponibles?
El sistema admite onda sinusoidal, FM, barrido, programable, multiplicador de frecuencia, logaritmo, aceleración máxima, modulación de amplitud, control de tiempo y control por computadora con todas las funciones. También admite modos simples de aceleración fija/amplitud fija.
¿Ofrecen diseño de accesorios para paquetes de baterías personalizados?
Sí.El diseño de accesorios personalizados está incluido en nuestro servicio de ingeniería.Proporcione el dibujo de su paquete de baterías o un modelo 3D y le entregaremos un dispositivo que mantiene la primera frecuencia natural por encima de su rango de prueba, con resultados de búsqueda de resonancia documentados.
¿Cuál es el plazo de entrega típico?
Los modelos estándar normalmente se envían dentro de los 30 días hábiles posteriores al depósito. Las configuraciones personalizadas pueden tardar más según los requisitos específicos. El cronograma exacto se confirma antes del pedido según el modelo y la configuración.
¿Qué garantía incluye?
Todos los sistemas de vibración ASLI vienen con unGarantía de 12 mesesque cubre el cuerpo del agitador, el amplificador de potencia y el controlador. Se incluye soporte técnico remoto de por vida sin costo adicional.

¿Listo para probar su batería?

Envíe las dimensiones, el peso y el estándar de prueba de su batería. Nuestro equipo de ingeniería responderá con un modelo recomendado y una solución de fijación dentro de un día hábil.
