Cámara de prueba de temperatura y humedad

Banco de pruebas de vibración de simulación de transporte de alta frecuencia para paquetes de cartón

Banco de pruebas de vibración de simulación de transporte de alta frecuenciapara paquete de cartón

La máquina de prueba de vibración electromagnética está dedicada a alta calidad, alto rendimiento y alta confiabilidad, precisión y exactitud, y operación conveniente. Es una plataforma de prueba que cumple con todo tipo de especificaciones de prueba y se puede ejecutar, incluidas IEC, MIL-STD, JIS, ASTM y otras especificaciones.

Consulta ahora

Descripción

Agitador electrodinámico: parámetros principales

Modelo	Sinusoidal nominal Fuerza (N)	Clasificado al azar Fuerza (N)	Frecuencia Rango (Hz)	Clasificado Aceleración (m/s²)	Clasificado Velocidad (m/s)	Desplazamiento nominal (pp) mm	Máx. Cargando (kg)	Bobina móvil (kg)	Dimensión de Bobina móvil (mm)
ES-3	3000	3000	3-3500	1000	1.6	25	100	3.5	Φ150
ES-3a	3000	3000	3-3500	400	1.6	40	120	9	Φ230
ES-6	6000	6000	3-3500	1000	1.6	25	180	6.5	Φ230
ES-6a	6000	6000	3-3500	1000	1.6	51	250	12	Φ230
ES-10	10000	10000	3-3000	1000	1.8	51	270	14	Φ240
ES-20	20000	20000	3-3000	1000	1.8	51	300	30	Φ320
ES-30	30000	30000	3-2800	1000	1.8	51	450	40	Φ450
ES-40	40000	40000	3-2800	1000	1.8	51	500	50	Φ450
ES-50	50000	50000	3-2700	1000	1.8	51	750	50	Φ450
ES-60	60000	60000	3-2700	1000	1.8	51	750	60	Φ450
ES-100	100000	100000	3-2500	1000	1.8	51	1000	90	Φ450

Dimensiones de bobina personalizadas, configuraciones de desplazamiento e interfaces de expansor disponibles a pedido. Contáctenos para un cálculo de fuerza gratuito.

Expansor horizontal: serie LT

Modelo	Tamaño del banco (mm)	Rango de frecuencia (Hz)	Peso de las piezas móviles (kg)
LT0303	300×300×22	5-1000	6.6
LT0303	300×300×26	5-1500	7.8
LT0303	300×300×30	5-2000	9.0
LT0404	400×400×22	5-1000	11.2
LT0404	400×400×26	5-1400	13.2
LT0404	400×400×30	5-2000	16.0
LT0505	500×500×25	5-1000	19.3
LT0505	500×500×30	5-1500	23.1
LT0505	500×500×35	5-2000	27.0
LT0606	600×600×25	5-1000	27.5
LT0606	600×600×30	5-1200	33.0
LT0606	600×600×40	5-2000	45
LT0707	700×700×25	5-800	36.8
LT0707	700×700×30	5-1000	44.2
LT0707	700×700×35	5-1500	52

Expansor vertical: serie VT

Modelo	Peso (kg)	Máx. Frecuencia (Hz)	Tamaño del banco
VT300	10	2000	Φ300
VT400	16	2000	Φ400
VT500	25	1500	Φ500
VT600	35	1000	Φ600
VT0303	15	2000	300×300
VT0404	22	1500	400×400
VT0505	30	500	500×500
VT0606	58	350	600×600
VT0808	140	350	800×800
VT1010	180	350	1000×1000
VT1212	250	350	1200×1200
VT1212 (redondo)	220	350	Φ1200

Descripción general del producto

Banco de pruebas de vibración de simulación de transporte de alta frecuencia para paquetes de cartón

La máquina de vibración de transporte simulado de paquete de alta frecuencia está completamente diseñada de acuerdo con el estándar para pruebas relacionadas con baterías. En las condiciones de vibración especificadas, la batería o el paquete de baterías se fijan en la mesa de vibración y se hacen vibrar en tres direcciones mutuamente perpendiculares de acuerdo con la frecuencia, aceleración y modo de desplazamiento prescritos. La batería medida no debe tener fugas, desanimarse, romperse, incendiarse ni explotar.

Cumplir con los estándares de prueba

Cumple con los estándares de prueba internacionales

CEI 62133

UL 1642

ONU 38.3

ES 31241

MIL-STD-810

DO-160

ISTA

Característica

Aspectos destacados del diseño clave

Esqueleto de círculo dinámico bien diseñado, con una frecuencia de resonancia axial de etapa más alta.
Circuito de dos imanes, la fuga de flujo magnético es baja, estructura compacta y racional.
Rodamientos de rodillos Rocker Rod, orientación de rigidez del cuerpo compuesto recto y de importación, capacidad de carga excéntrica.
Fundación de aislamiento de muñones dedicada al uso de hormonas, la instalación de conveniencia móvil.
La tecnología avanzada se mueve alrededor del sistema para garantizar un círculo dinámico de alta confiabilidad.
Nuevo diseño de conductos y mejora el efecto de enfriamiento.
Rigidez estática, rigidez dinámica del rodamiento, globo pequeño, aumento de la capacidad de carga de la mesa vibratoria y mejora del rendimiento de baja frecuencia.

Composición del sistema

Composición de la máquina de prueba de vibración

Banco de pruebas de vibración

Armadura liviana, refrigerada por aire, con alta resonancia de primer orden.

Amplificador de potencia

Tipo de conmutación, más del 90% de eficiencia, salida de baja distorsión.

Ventilador de refrigeración

Soplador silencioso diseñado para funcionamiento continuo.

Mesa deslizante

Para ensayos de vibración horizontal con pista de presión estática.

Expansor vertical

Banco vertical extendido VT con abrazaderas específicas.

Características del soporte

Características del soporte horizontal y vertical

Soporte horizontal

Características del soporte horizontal

Dentro de un banco de carga pequeño, se realizan una mayor aceleración y frecuencia de trabajo para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina. El banco horizontal y el banco vibratorio son tipos integrales, con estructura perfecta, convenientes de instalar y ajustar. Carril de presión estática, en forma de V, con capacidad para resistir pendientes y soportar cargas sesgadas. Bomba de aceite incorporada, buena estructura y fácil operación.

Expansor vertical

Características del banco vertical extendido

Banco vertical extendido VT y abrazaderas especificadas, cálculo preciso, diseño elaborado, para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con una estructura perfecta, material de alta calidad y mano de obra.

Imágenes detalladas

Vistas en primer plano de los componentes clave: cuerpo del sistema, soporte horizontal, expansor vertical y conector.

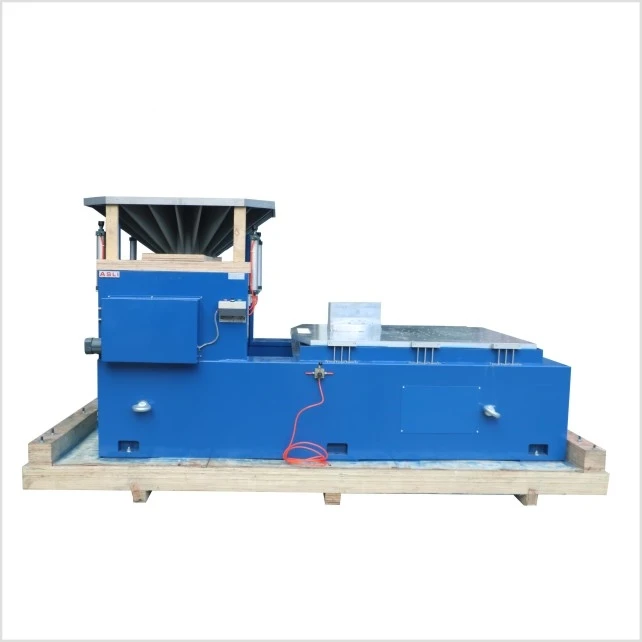

Banco de pruebas de vibración de simulación de transporte de alta frecuencia: vista general

Banco de pruebas de vibraciones — detalle 1

Banco de pruebas de vibraciones — detalle 2

Banco de pruebas de vibraciones: conector

Fotos de alta resolución y dibujos dimensionales están disponibles a pedido.

Entregables y servicio

Lo que recibe con cada sistema ASLI

Lista de verificación de entregables

Informe de prueba de aceptación de fábrica (FAT) con el perfil de su muestra
Lista de embalaje de exportación y guía de instalación
Acceso a soporte técnico remoto de por vida

Cronograma del servicio

Revisión de requisitosComparta su perfil DUT, estándar y de prueba. Responda dentro de las 24 horas.

Informe de selección gratuitoModelo recomendado, cálculo de fuerza, diseño de fijación y cotización.

Producción y GRASAPrueba de aceptación en fábrica con el perfil de su muestra antes del envío.

Envío e instalaciónEmbalaje de exportación, entrega a todo el mundo, puesta en marcha in situ.

Apoyo técnicoSoporte técnico remoto de por vida y resolución de problemas.

Preguntas frecuentes

Preguntas comunes de compradores B2B

¿Para qué está diseñado este banco de pruebas de vibraciones?

El banco de pruebas de vibración de simulación de transporte de alta frecuencia está diseñado para pruebas relacionadas con cajas de cartón y baterías. La batería o el paquete de baterías se fijan en la mesa de vibración y se hacen vibrar en tres direcciones mutuamente perpendiculares bajo los modos de frecuencia, aceleración y desplazamiento prescritos para verificar que no haya fugas, roturas, incendios o explosiones.

¿Qué estándares soporta este sistema?

El sistema cumple conIEC 62133, UL 1642, ONU 38.3, GB 31241, MIL-STD-810, DO-160 e ISTA, lo que lo hace adecuado para simulación de transporte y pruebas de confiabilidad en múltiples industrias.

¿Ofrecen diseño de accesorios para objetos de prueba personalizados?

Sí.El diseño de accesorios personalizados está incluido en nuestro servicio de ingeniería.Proporcione su paquete o dibujo de batería/modelo 3D, y le entregaremos un dispositivo que mantiene la primera frecuencia natural por encima de su rango de prueba, con resultados de búsqueda de resonancia documentados.

¿Qué garantía incluye?

Todos los sistemas de vibración ASLI vienen con unGarantía de 12 mesesque cubre el cuerpo del agitador, el amplificador de potencia y el controlador. Se incluye soporte técnico remoto de por vida sin costo adicional.

¿Listo para probar su paquete o batería?

Envíe sus dimensiones, peso y estándar de prueba del DUT. Nuestro equipo de ingeniería responderá con un modelo recomendado y una solución de fijación dentro de un día hábil.
