Agitador de vibración electrodinámico de gran fuerza-ES-70
Inicio / Productos / Probador de vibraciones de alta frecuencia / Agitador de vibración electrodinámico de gran fuerza-ES-70
Productos
Etiquetas

Cámara de prueba de temperatura y humedad

Agitador de vibración electrodinámico de gran fuerza-ES-70

Agitador de vibración electrodinámico de gran fuerza-ES-70

Agitador de vibración electrodinámico de gran fuerza （ES-70）  adoptó la estructura de circuito magnético doble, círculos de acción esqueléticos autogenerados, soporte aerotransportado y rodamientos de rodillos y guía lineal, aislamiento de muñón, tecnología moderna avanzada y tecnología especial, se puede completar en la prueba de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, que se completarán con la prueba clásica (semisinusoidal, trapezoidal, de onda de diente de sierra) de pulso y prueba de espectro de respuesta de choque. Estos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, comunicaciones, electrodomésticos y otros campos.

Consulta ahora
Descripción

Agitador electrodinámico: parámetros principales

Modelo Sinusoidal nominal
Fuerza (N)		 Clasificado al azar
Fuerza (N)		 Frecuencia
Rango (Hz)		 Clasificado
Aceleración (m/s²)		 Clasificado
Velocidad (m/s)		 Desplazamiento nominal
(pp) mm		 Máx. Cargando
(kg)		 Bobina móvil
(kg)		 Dimensión de
Bobina móvil (mm)
ES-3 3000 3000 3-3500 1000 1.6 25 100 3.5 Φ150
ES-3a 3000 3000 3-3500 400 1.6 40 120 9 Φ230
ES-6 6000 6000 3-3500 1000 1.6 25 180 6.5 Φ230
ES-6a 6000 6000 3-3500 1000 1.6 51 250 12 Φ230
ES-10 10000 10000 3-3000 1000 1.8 51 270 14 Φ240
ES-20 20000 20000 3-3000 1000 1.8 51 300 30 Φ320
ES-30 30000 30000 3-2800 1000 1.8 51 450 40 Φ450
ES-40 40000 40000 3-2800 1000 1.8 51 500 50 Φ450
ES-50 50000 50000 3-2700 1000 1.8 51 750 50 Φ450
ES-60 60000 60000 3-2700 1000 1.8 51 750 60 Φ450
ES-70 70000 70000 3-2600 1000 1.8 51 900 70 Φ450
ES-100 100000 100000 3-2500 1000 1.8 51 1000 90 Φ450
Dimensiones de bobina personalizadas, configuraciones de desplazamiento e interfaces de expansor disponibles a pedido. Contáctenos para un cálculo de fuerza gratuito.

Expansor horizontal: serie LT

Modelo Tamaño del banco (mm) Rango de frecuencia (Hz) Peso de las piezas móviles (kg)
LT0303 300×300×22 5-1000 6.6
LT0303 300×300×26 5-1500 7.8
LT0303 300×300×30 5-2000 9.0
LT0404 400×400×22 5-1000 11.2
LT0404 400×400×26 5-1400 13.2
LT0404 400×400×30 5-2000 16.0
LT0505 500×500×25 5-1000 19.3
LT0505 500×500×30 5-1500 23.1
LT0505 500×500×35 5-2000 27.0
LT0606 600×600×25 5-1000 27.5
LT0606 600×600×30 5-1200 33.0
LT0606 600×600×40 5-2000 45
LT0707 700×700×25 5-800 36.8
LT0707 700×700×30 5-1000 44.2
LT0707 700×700×35 5-1500 52

Expansor vertical: serie VT

Modelo Peso (kg) Máx. Frecuencia (Hz) Tamaño del banco
VT300 10 2000 Φ300
VT400 16 2000 Φ400
VT500 25 1500 Φ500
VT600 35 1000 Φ600
VT0303 15 2000 300×300
VT0404 22 1500 400×400
VT0505 30 500 500×500
VT0606 58 350 600×600
VT0808 140 350 800×800
VT1010 180 350 1000×1000
VT1212 250 350 1200×1200
VT1212 (redondo) 220 350 Φ1200
Descripción general del producto

Agitador de vibración electrodinámico de gran fuerza — ES-70

Se adoptó la "estructura de circuito magnético doble", los "círculos de acción esqueléticos autogenerados", el "soporte aéreo" y los "rodamientos de rodillos y guía lineal", el "aislamiento de muñones", tecnología moderna avanzada y tecnología especial. Puede completar pruebas de vibración sinusoidal de tres ejes X, Y, Z y pruebas de vibración aleatoria de banda ancha, y puede completarse mediante la prueba clásica (semisinusoidal, trapezoidal, de diente de sierra) de espectro de respuesta de pulso y choque.

Estos productos se utilizan ampliamente en defensa nacional, armas, aviación, aeroespacial, comunicaciones, electrónica, electrodomésticos, electrodomésticos y otros campos.

Solicitud

Aplicaciones típicas

Dispositivo electrónico automotriz
Conjunto de medidor de motor
Batería de almacenamiento del automóvil
Equipo eléctrico automotriz
Motor automotriz
Batería dieléctrica soluble en agua
Válvula de seguridad
Compresor de aire acondicionado automático
Característica

Aspectos destacados del diseño clave

  • El cuidadoso diseño del esqueleto de la bobina móvil tiene una frecuencia de resonancia axial de primer orden más alta.
  • Armadura ligera, alta rigidez, frecuencia de 3500 Hz.
  • Control de línea de conexión por computadora, almacene inmediatamente los materiales.
  • Mostrar gráfico de control.
  • Diseño de baja resistencia y alto rendimiento, alta eficiencia, bajo costo.
  • Alta confiabilidad, baja falla.
Composición del sistema

Composición de la máquina de prueba de vibración

01

Banco de pruebas de vibración

Agitador de gran fuerza con estructura de circuito magnético doble.

02

Amplificador de potencia

Tipo de conmutación, más del 90% de eficiencia, salida de baja distorsión.

03

Ventilador de refrigeración

Soplador silencioso diseñado para funcionamiento continuo.

04

Mesa deslizante

Para ensayos de vibración horizontal con pista de presión estática.

05

Expansor vertical

Banco vertical extendido VT con abrazaderas específicas.

Características del expansor

Características del expansor vertical y horizontal

Expansor vertical

Para expansor vertical

Banco vertical extendido VT y abrazaderas especificadas, cálculo preciso, diseño elaborado, para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con una estructura perfecta, material de alta calidad y mano de obra.

Expansor Horizontal

Para expansor horizontal

Dentro de un banco de carga pequeño para lograr una mayor aceleración y frecuencia de trabajo, para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina. El banco horizontal y el banco vibratorio son de tipo integral, con estructura perfecta, comodidad de instalación y ajuste. Pista de presión estática, en forma de V, con capacidad de resistencia a pendientes y cargas sesgadas. Bomba de aceite incorporada, buena estructura y fácil operación.

Imágenes detalladas

Vistas en primer plano de los componentes clave: cuerpo del agitador, interfaces del expansor y detalles de instalación.

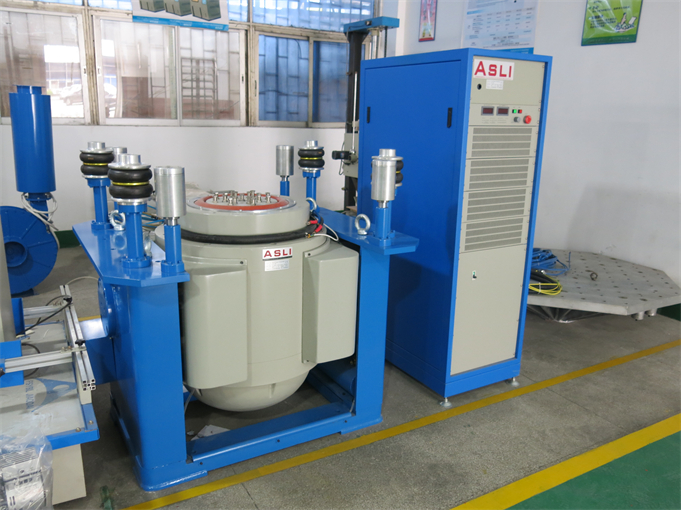

Agitador de vibración electrodinámico de gran fuerza: vista general

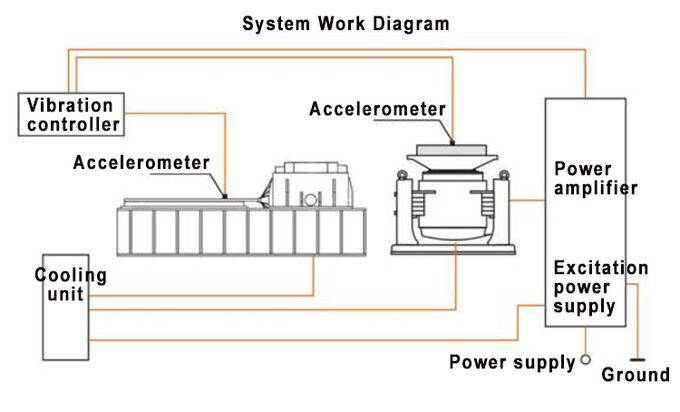

Agitador de vibración electrodinámico de gran fuerza: diagrama del sistema
Agitador de vibración electrodinámico de gran fuerza - detalle 1
Agitador de vibración electrodinámico de gran fuerza - detalle 2
Agitador de vibración electrodinámico de gran fuerza - detalle 3
Agitador de vibración electrodinámico de gran fuerza - detalle 4
Agitador de vibración electrodinámico de gran fuerza - detalle 5
Agitador de vibración electrodinámico de gran fuerza - detalle 6
Entregables y servicio

Lo que recibe con cada sistema ASLI

Lista de verificación de entregables

  • Informe de prueba de aceptación de fábrica (FAT) con el perfil de su muestra
  • Lista de embalaje de exportación y guía de instalación
  • Acceso a soporte técnico remoto de por vida

Cronograma del servicio

1
Revisión de requisitosComparta su perfil DUT, estándar y de prueba. Responda dentro de las 24 horas.
2
Informe de selección gratuitoModelo recomendado, cálculo de fuerza, diseño de fijación y cotización.
3
Producción y GRASAPrueba de aceptación en fábrica con el perfil de su muestra antes del envío.
4
Envío e instalaciónEmbalaje de exportación, entrega a todo el mundo, puesta en marcha in situ.
5
Apoyo técnicoSoporte técnico remoto de por vida y resolución de problemas.
Preguntas frecuentes

Preguntas comunes de compradores B2B

¿Para qué está diseñado el agitador vibratorio de gran fuerza ES-70?
El ES-70 está diseñado para pruebas de vibración de alta fuerza de componentes electrónicos de automóviles, conjuntos de medidores de motores, baterías de almacenamiento, válvulas de seguridad y compresores de aire acondicionado. Admite pruebas de espectro de respuesta de pulso/choque clásicas, aleatorias de banda ancha y sinusoidales de tres ejes X, Y, Z.
¿Qué tecnología adopta el ES-70?
El sistema adopta tecnología moderna avanzada que incluyeestructura de circuito magnético doble, círculos de acción esqueléticos autogenerados, soporte aéreo, rodamientos de rodillos y guía lineal, y aislamiento de muñón. El esqueleto de la bobina móvil está cuidadosamente diseñado para una frecuencia de resonancia axial de primer orden más alta.
¿Ofrecen diseño de accesorios para objetos de prueba personalizados?
Sí.El diseño de accesorios personalizados está incluido en nuestro servicio de ingeniería.Proporcione su dibujo DUT o modelo 3D y le entregaremos un dispositivo que mantiene la primera frecuencia natural por encima de su rango de prueba, con resultados de búsqueda de resonancia documentados.
¿Qué garantía incluye?
Todos los sistemas de vibración ASLI vienen con unGarantía de 12 mesesque cubre el cuerpo del agitador, el amplificador de potencia y el controlador. Se incluye soporte técnico remoto de por vida sin costo adicional.

¿Listo para probar su producto?

Envíe sus dimensiones, peso y estándar de prueba del DUT. Nuestro equipo de ingeniería responderá con un modelo recomendado y una solución de fijación dentro de un día hábil.
