Máquina de prueba de vibración MIL STD 810G para aparatos eléctricos
Inicio / Productos / Probador de vibraciones de alta frecuencia / Máquina de prueba de vibración MIL STD 810G para aparatos eléctricos
Productos
Etiquetas

Cámara de prueba de temperatura y humedad

Máquina de prueba de vibración MIL STD 810G para aparatos eléctricos

Máquina de prueba de vibración MIL STD 810G para aparatos eléctricos

MIL-STD-810G es un estándar militar que describe métodos y procedimientos de prueba para una variedad de condiciones ambientales que los equipos pueden experimentar en operaciones militares. Una de las pruebas especificadas en MIL-STD-810G es la prueba de vibración, que se utiliza para simular el entorno de vibración que el equipo puede experimentar durante el transporte o la operación.



Consulta ahora
Descripción
Certificada CE Fabricante de 28 años Garantía de 12 meses FAT disponible bajo petición Soporte remoto de por vida

A continuación se muestra el completoEspecificaciones de las series ES, LT y VT— incluyendo fuerza nominal, rango de frecuencia, carga máxima y tamaños de banco de expansión. Compare por modelo, fuerza o peso del DUT para encontrar la configuración adecuada para su aplicación.

Agitador electrodinámico: parámetros principales

Modelo Sinusoidal nominal
Fuerza (N)		 Clasificado al azar
Fuerza (N)		 Frecuencia
Rango (Hz)		 Clasificado
Aceleración (m/s²)		 Clasificado
Velocidad (m/s)		 Desplazamiento nominal
(pp) mm		 Máx. Cargando
(kg)		 Bobina móvil
(kg)		 Dimensión de
Bobina móvil (mm)
ES-3 3000 3000 3-3500 1000 1.6 25 100 3.5 Φ150
ES-3a 3000 3000 3-3500 400 1.6 40 120 9 Φ230
ES-6 6000 6000 3-3500 1000 1.6 25 180 6.5 Φ230
ES-6a 6000 6000 3-3500 1000 1.6 51 250 12 Φ230
ES-10 10000 10000 3-3000 1000 1.8 51 270 14 Φ240
ES-20 20000 20000 3-3000 1000 1.8 51 300 30 Φ320
ES-30 30000 30000 3-2800 1000 1.8 51 450 40 Φ450
ES-40 40000 40000 3-2800 1000 1.8 51 500 50 Φ450
ES-50 50000 50000 3-2700 1000 1.8 51 750 50 Φ450
ES-60 60000 60000 3-2700 1000 1.8 51 750 60 Φ450
ES-100 100000 100000 3-2500 1000 1.8 51 1000 90 Φ450

Expansor horizontal: serie LT

Modelo Tamaño del banco (mm) Rango de frecuencia (Hz) Peso de las piezas móviles (kg)
LT0303 300×300×22 5-1000 6.6
LT0303 300×300×26 5-1500 7.8
LT0303 300×300×30 5-2000 9.0
LT0404 400×400×22 5-1000 11.2
LT0404 400×400×26 5-1400 13.2
LT0404 400×400×30 5-2000 16.0
LT0505 500×500×25 5-1000 19.3
LT0505 500×500×30 5-1500 23.1
LT0505 500×500×35 5-2000 27.0
LT0606 600×600×25 5-1000 27.5
LT0606 600×600×30 5-1200 33.0
LT0606 600×600×40 5-2000 45
LT0707 700×700×25 5-800 36.8
LT0707 700×700×30 5-1000 44.2
LT0707 700×700×35 5-1500 52

Expansor vertical: serie VT

Modelo Peso (kg) Máx. Frecuencia (Hz) Tamaño del banco
VT300 10 2000 Φ300
VT400 16 2000 Φ400
VT500 25 1500 Φ500
VT600 35 1000 Φ600
VT0303 15 2000 300×300
VT0404 22 1500 400×400
VT0505 30 500 500×500
VT0606 58 350 600×600
VT0808 140 350 800×800
VT1010 180 350 1000×1000
VT1212 250 350 1200×1200
VT1212 (redondo) 220 350 Φ1200

¿Necesita dimensiones de bobina personalizadas, configuraciones de desplazamiento o interfaces de expansor? Nuestro equipo de ingeniería diseña accesorios y bobinas según su dibujo DUT o modelo 3D: cotización gratuita, respuesta las 24 horas.

Descripción general del producto

Sistema agitador de vibración electrodinámico IEC / ISO / ASTM

Un banco integrado para pruebas de espectro de respuesta de choque de pulso clásico, aleatorio de banda ancha y sinusoidal de tres ejes X / Y / Z: confiable en laboratorios de investigación, organismos de certificación e instalaciones de investigación y desarrollo de materiales en todo el mundo.

Construido alrededor de uncircuito doble magnético, círculos de acción esqueléticos autogenerados, apoyo aerotransportado, rodamientos de rodillos con guía lineal, yaislamiento de muñones, este sistema de agitador electrodinámico cubre toda la gama de perfiles de vibración y choque requeridos porIEC, ISO y ASTM- así comoMIL-STD-810G Método 514.

Estos sistemas se implementan ampliamente en instituciones de investigación, universidades, laboratorios de pruebas de terceros, empresas de investigación y desarrollo de materiales y departamentos de control de calidad industrial.

Característica → Beneficio

Lo que realmente ofrece este sistema

Más allá de la hoja de especificaciones: cómo cada elección de diseño se traduce en menores costos, menos tiempo de inactividad e informes más limpios en el piso de su laboratorio.

Actuación

Desplazamiento pico a pico de 51 mm

Qué significa para ti:Maneje perfiles de choque de baja frecuencia y gran amplitud sin volver a ejecutar el barrido ni cambiar el tamaño del dispositivo.

Cobertura

Amplio rango de frecuencia de hasta 3500 Hz

Qué significa para ti:Cumpla con los requisitos de vibración aleatoria de banda ancha según el método 514 MIL-STD-810G: no se requiere un segundo sistema.

Fiabilidad

Estructura de circuito magnético doble

Qué significa para ti:Las bajas fugas de flujo y la temperatura estable de la bobina significan pruebas continuas de durabilidad en varios turnos sin tiempo de inactividad.

Flexibilidad

Expansores VT/LT de montaje rápido

Qué significa para ti:Realice pruebas verticales y horizontales en un solo banco, ahorrando espacio en el laboratorio y gastos de capital de un segundo sistema.

Capacidad de prueba

Modos de excitación admitidos

Cinco perfiles de excitación en un banco: desde resistencias de durabilidad en estado estacionario hasta pruebas clásicas del espectro de respuesta a impactos.

01
Frecuencia fija

Vibración en estado estacionario a una sola frecuencia para pruebas de durabilidad y retención de resonancia.

02
Barrer hacia adelante y hacia atrás

Barrido lineal o logarítmico a través de una banda de frecuencia para localizar resonancias.

03
Seno

Excitación sinusoidal estándar para pruebas nominales y de resonancia.

04
Aleatoria

Vibración aleatoria de banda ancha que simula entornos operativos y de transporte reales.

05
Choque

Pulsos semisinusoidales, trapezoidales y en dientes de sierra para pruebas del espectro de respuesta a impactos.

Composición del sistema

Un sistema de prueba de vibración integrado

Cada componente se combina y calibra como un sistema completo, lo que elimina el riesgo de integración y acorta el tiempo de puesta en servicio en el laboratorio.

01

Agitador electrodinámico

Armadura liviana, refrigerada por aire, con alta resonancia de primer orden.

02

Amplificador de potencia

Diseño de tipo conmutación con salida de baja distorsión.

03

Controlador de vibración

Control de bucle cerrado DSP para pruebas sinusoidales, aleatorias y de choque.

04

Expansor de cabeza y accesorios

Placas de interfaz estándar o personalizadas que se adaptan a su huella DUT.

05

Sistema de enfriamiento

Soplador silencioso diseñado para funcionamiento continuo.

Características del soporte

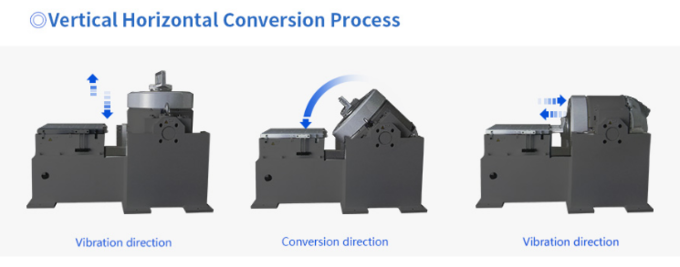

Características del soporte horizontal y vertical

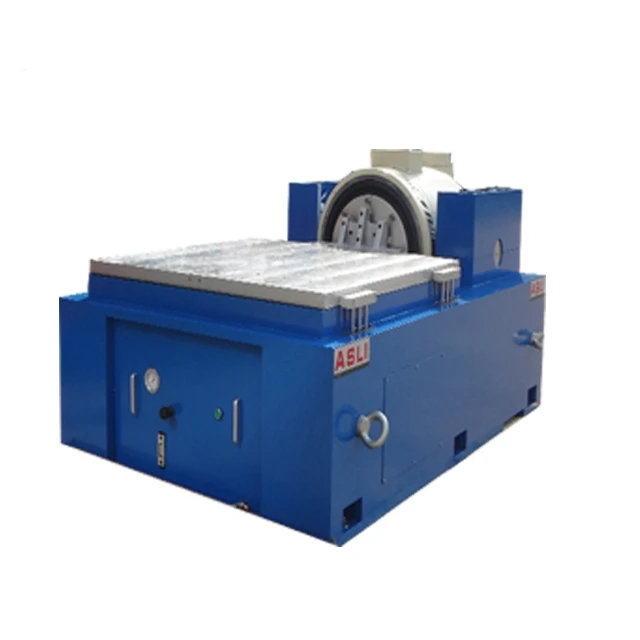

Soporte horizontal

Para expansor horizontal

Dentro de un banco de carga pequeño, se realizan una mayor aceleración y frecuencia de trabajo para mejorar la capacidad de carga y el rendimiento de todo el banco de la máquina. El banco horizontal y el banco vibratorio son tipos integrales, con estructura perfecta, convenientes de instalar y ajustar. Carril de presión estática, en forma de V, con capacidad para resistir pendientes y soportar cargas sesgadas. Bomba de aceite incorporada, buena estructura y fácil operación.

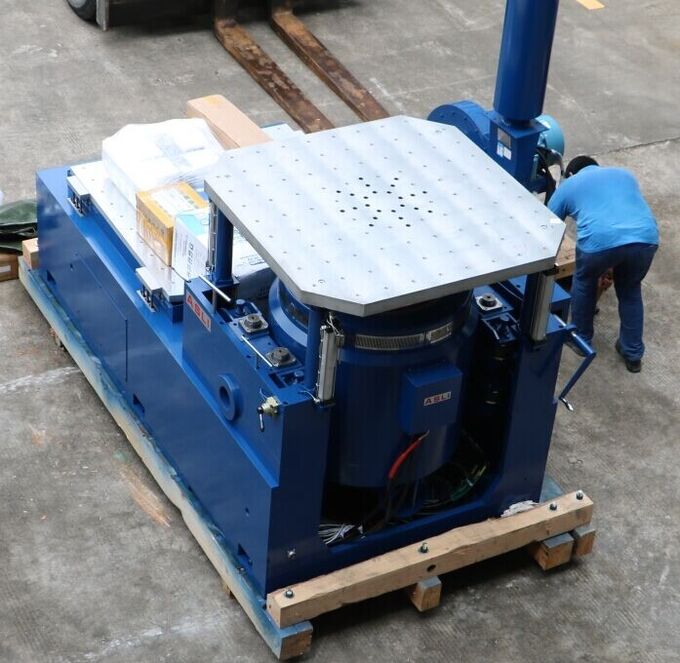

Expansor vertical

Para expansor vertical

Banco vertical extendido VT y abrazaderas especificadas, cálculo preciso, diseño elaborado, para garantizar que el cliente obtenga el mejor rendimiento de acuerdo con una estructura perfecta, material de alta calidad y mano de obra.

Vista previa de imagen

Vista previa de imagen

Vistas en primer plano de los componentes clave: cuerpo del agitador, interfaz del expansor y detalles de instalación.

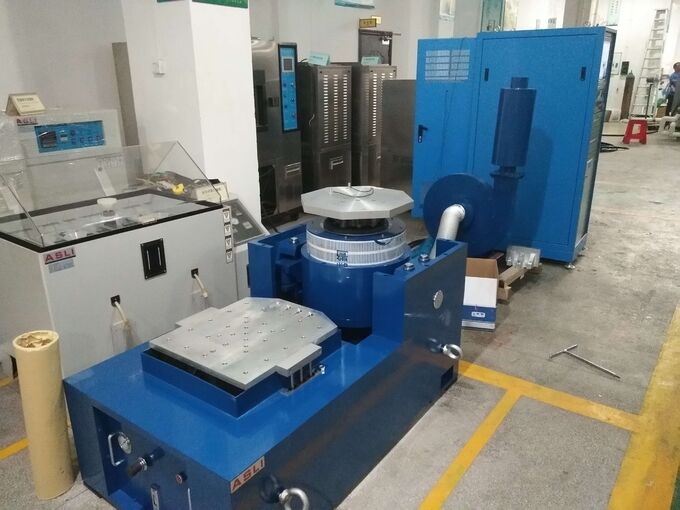

Sistema agitador de vibración electrodinámico: vista general
Sistema agitador de vibración electrodinámico: detalle de la armadura
Sistema agitador de vibración electrodinámico: interfaz de expansión
Sistema agitador de vibración electrodinámico: primer plano de la bobina móvil
Aplicaciones

¿Quién utiliza este sistema?

Diseñado para equipos de investigación, certificación y control de calidad en una amplia gama de industrias.

Laboratorios universitarios y de investigación
Organismos de certificación y pruebas de terceros
Empresas de I+D de materiales
Electrónica automotriz
Componentes aeroespaciales y de defensa
Baterías y módulos de potencia
Conjuntos de PCB y SMT
Equipo de comunicación
Entregables y servicio

Lo que recibe con cada sistema ASLI

Lista de verificación de entregables

  • Manual de instalación y operación Documentación de configuración paso a paso con diagramas de cableado y lista de verificación de inicio.
  • Lista de embalaje de exportación y documentos de envío Documentación completa del flete, incluida factura comercial.
  • Cobertura de garantía de 12 meses Cubre el cuerpo del agitador, el amplificador de potencia y el controlador.
  • Prueba de aceptación de fábrica (FAT) Disponible bajo pedido: alcance confirmado en el presupuesto.
  • Soporte técnico remoto de por vida Acceso a soporte remoto incluido con cada sistema.

Cronograma del servicio

1
Revisión de requisitosComparta su perfil DUT, estándar y de prueba. Nuestro equipo normalmente responde dentro de un día hábil.
2
Informe de selección gratuitoModelo recomendado, cálculo de fuerza, diseño de fijación y cotización.
3
Prueba de producción y fábricaPruebas de fábrica antes del envío: alcance confirmado en la cotización.
4
Envío y entregaEmbalaje de exportación y soporte para envíos a todo el mundo.
5
Instalación y soporteSoporte técnico remoto incluido. Instalación y puesta en marcha en sitio disponibles por un costo adicional.
Preguntas frecuentes

Preguntas comunes

¿Realizan una prueba de aceptación de fábrica (FAT) antes del envío?
FAT está disponible bajo pedido y su alcance exacto se puede confirmar en la cotización. Comparta su perfil de prueba al realizar el pedido para que podamos hacer coincidir las condiciones de prueba de fábrica con sus requisitos.
¿Cómo funciona la instalación y puesta en marcha?
Todos los sistemas se envían con embalaje de exportación y una guía de instalación detallada. Nuestros ingenieros proporcionansoporte de puesta en marcha remotapara clientes extranjeros sin costo adicional. La instalación y puesta en servicio en el sitio se pueden organizar y se cotizan por separado según su ubicación y el alcance del proyecto.
¿Qué garantía y soporte postventa están incluidos?
Cada sistema lleva unGarantía de 12 mesesque cubre el cuerpo del agitador, el amplificador de potencia y el controlador. Se incluye soporte técnico remoto de por vida. La garantía extendida está disponible a pedido (se aplica una tarifa adicional).
¿Cómo se empaqueta el sistema para envíos al extranjero?
Todos los sistemas están empaquetados encajas de madera de calidad de exportaciónAdecuado para transporte marítimo y aéreo de larga distancia. Se incluye lista de embalaje y factura comercial. Términos de envío admitidos: FOB, CIF y DDP; confirme su término preferido al solicitar una cotización.
¿Tiene alguna pregunta o necesita una cotización? Envíenos las dimensiones, el peso y el estándar de prueba de su DUT.
