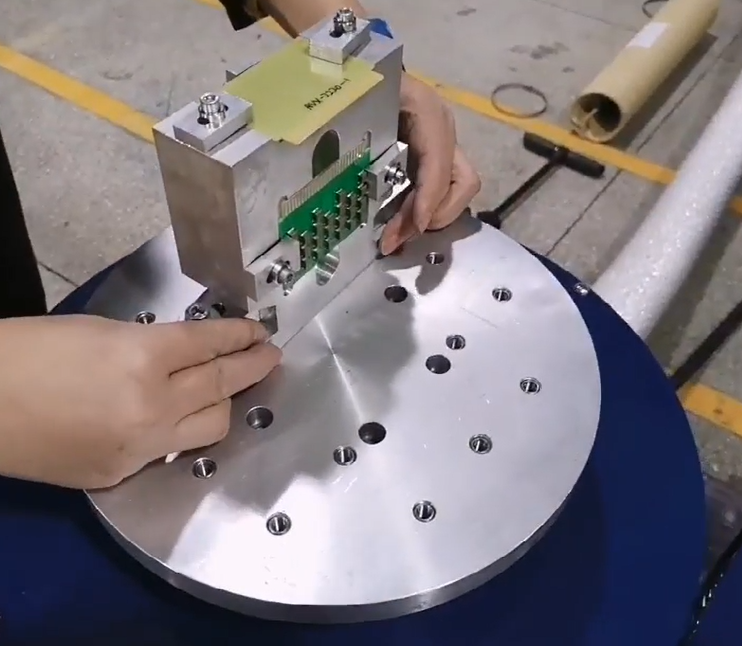

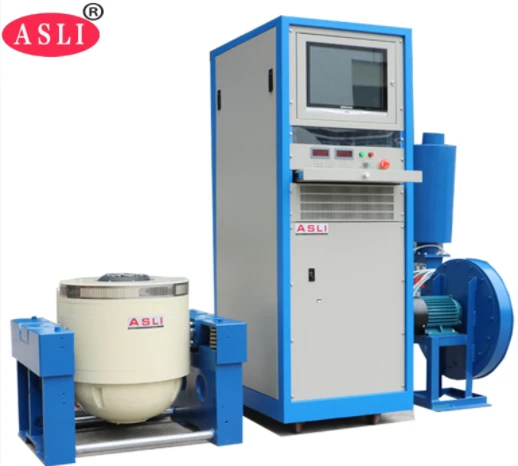

Un banco de pruebas de vibración de PCBestá diseñado para simular las vibraciones que una PCB podría experimentar durante su funcionamiento. El banco de pruebas normalmente consta de una placa base, sobre la que se monta la PCB, y un generador de vibraciones que produce vibraciones de diferentes frecuencias y amplitudes. El generador de vibraciones puede ser un agitador electrodinámico, como nuestro modelo tipo ES-3.
| Modelo | Sinusoidal nominal Fuerza (N) |
Clasificado al azar Fuerza (N) |
Frecuencia Rango (Hz) |
Clasificado Aceleración (m/s²) |
Clasificado Velocidad (m/s) |
Desplazamiento nominal (pp) mm |
Máx. Cargando (kg) |
Bobina móvil (kg) |
Dimensión de Bobina móvil (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Modelo | Tamaño del banco (mm) | Rango de frecuencia (Hz) | Peso de las piezas móviles (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5-1000 | 6.6 |
| LT0303 | 300×300×26 | 5-1500 | 7.8 |
| LT0303 | 300×300×30 | 5-2000 | 9.0 |
| LT0404 | 400×400×22 | 5-1000 | 11.2 |
| LT0404 | 400×400×26 | 5-1400 | 13.2 |
| LT0404 | 400×400×30 | 5-2000 | 16.0 |
| LT0505 | 500×500×25 | 5-1000 | 19.3 |
| LT0505 | 500×500×30 | 5-1500 | 23.1 |
| LT0505 | 500×500×35 | 5-2000 | 27.0 |
| LT0606 | 600×600×25 | 5-1000 | 27.5 |
| LT0606 | 600×600×30 | 5-1200 | 33.0 |
| LT0606 | 600×600×40 | 5-2000 | 45 |
| LT0707 | 700×700×25 | 5-800 | 36.8 |
| lt0707 | 700×700×30 | 5-1000 | 44.2 |
| LT0707 | 700×700×35 | 5-1500 | 52 |
| Modelo | Peso (kg) | Máx. Frecuencia (Hz) | Tamaño del banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (redondo) | 220 | 350 | Φ1200 |
Una placa de circuito impreso (PCB) es un componente vital en muchos dispositivos electrónicos. Los PCB están diseñados para soportar diversas condiciones ambientales, incluida la vibración. Los bancos de pruebas de vibración de PCB se utilizan para probar la durabilidad y confiabilidad de los PCB en estos entornos.
Durante la prueba, la PCB se somete a una serie de ciclos de vibración de diferentes frecuencias y amplitudes. La vibración se aplica en diferentes direcciones, incluidas las direcciones vertical, horizontal y de rotación, para simular escenarios del mundo real. El generador de vibraciones suele estar controlado por un sistema informático que puede ajustar la amplitud y frecuencia de la vibración.
El método 514 de MIL-STD-810G define procedimientos de prueba de vibración que replican los entornos mecánicos que experimenta el equipo durante el transporte y el servicio. Los contratistas de defensa, los proveedores de automóviles y los fabricantes de productos electrónicos lo utilizan ampliamente para calificar los PCB y los conjuntos electrónicos para su confiabilidad en el campo.
Nuestro sistema agitador ejecuta los tres procedimientos principales definidos en el Método 514, con perfiles precargados y parámetros ajustables por el usuario para que coincidan con su PCB específica y sus criterios de aceptación.
Calificación básica para PCB transportados en vehículos de ruedas, vehículos de orugas o aeronaves. Perfiles sinusoidales y aleatorios coincidentes con la categoría de exposición.
Simulación de vibraciones desenfrenadas de carga durante el transporte. Se utiliza para PCB empaquetados, componentes sueltos y calificación de contenedores de envío.
Vibraciones de baja frecuencia y alto desplazamiento típicas de grandes conjuntos transportados en vehículos de ruedas o de orugas.

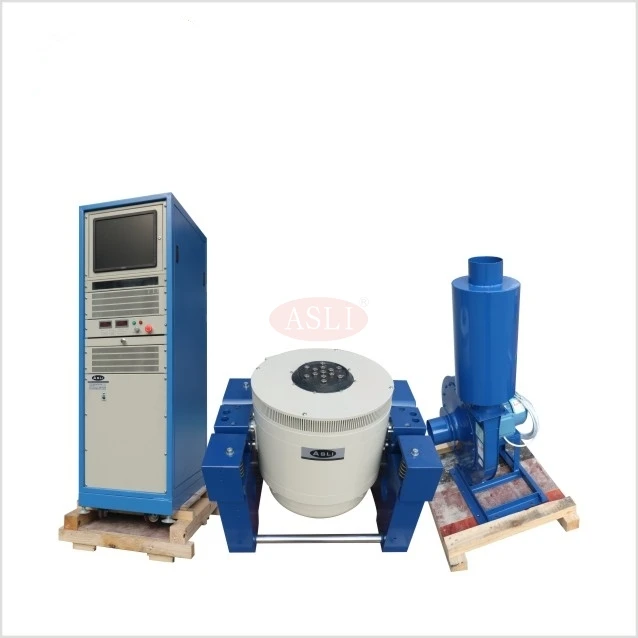

Cada componente se combina y calibra como un sistema completo, lo que elimina el riesgo de integración y reduce el tiempo de puesta en servicio en el laboratorio.
Armadura liviana, refrigerada por aire, con alta resonancia de primer orden.
Tipo de conmutación, más del 90% de eficiencia, salida de baja distorsión.
Control de bucle cerrado DSP con modos sinusoidal, aleatorio, de choque y RSTD.
Placas de interfaz estándar o personalizadas que se adaptan al tamaño de su PCB.
Soplador silencioso diseñado para funcionamiento continuo.
Vistas en primer plano de los componentes clave: armadura, interfaz del expansor, gabinete del controlador y detalles de instalación.









Fotos de alta resolución y dibujos dimensionales están disponibles a pedido.
Qué significa para ti:Detecta puntos de resonancia y uniones de soldadura débiles en ensamblajes de PCB antes de que lleguen al campo, lo que reduce los reclamos de garantía y las fallas en el campo.
Qué significa para ti:Ofrece formas de onda repetibles y que cumplen con los estándares en múltiples ejecuciones, algo fundamental para la generación de informes de calidad de auditoría y la comparación entre laboratorios de los resultados de las pruebas de PCB.
Qué significa para ti:Placas de interfaz diseñadas para adaptarse al tamaño de su PCB, desde pequeños módulos SMT hasta grandes placas posteriores, sin necesidad de un segundo banco de pruebas.
Qué significa para ti:Inicie las pruebas de calificación de PCB el día de la instalación con perfiles precargados para estándares de vibración comunes, lo que reduce el tiempo de puesta en servicio.
Envíe las dimensiones, el peso y el estándar de prueba de su PCB. Nuestro equipo de ingeniería responderá con un modelo recomendado y una solución de fijación dentro de un día hábil.
