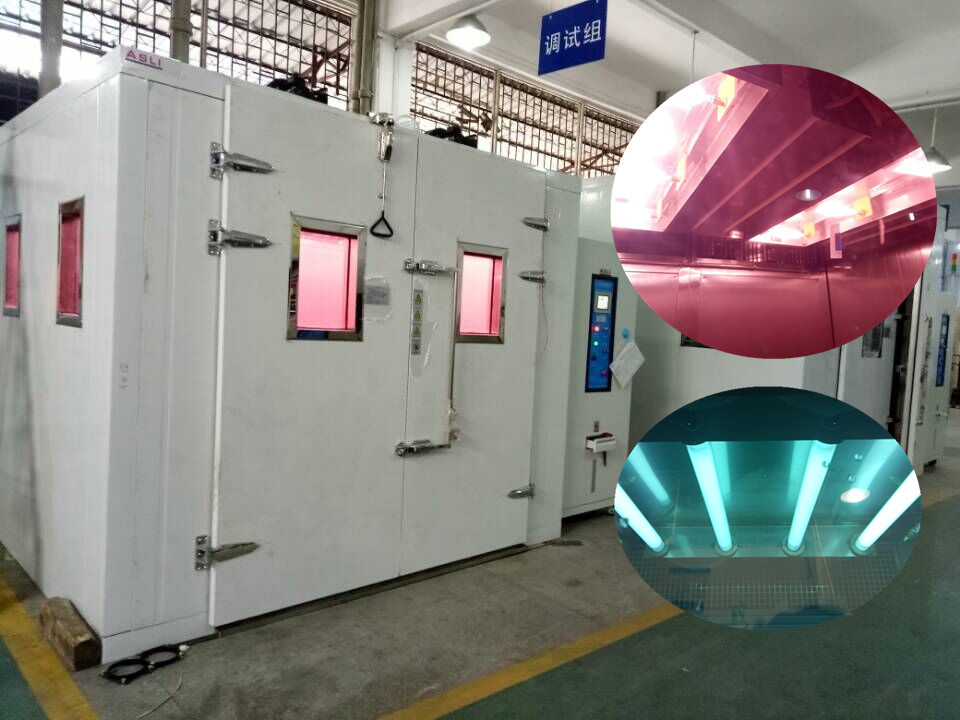

Cámara de precondicionamiento UV, Probador de envejecimiento de módulos fotovoltaicos
Cumplir con los requisitos de prueba de preacondicionamiento UV especificados en la cláusula 4.10 de la norma IEC 61215-2016 y la norma MST54 de la norma IEC 61730-2016. Se utilizan lámparas UV de halogenuros metálicos especialmente diseñadas para probar productos y materiales fotovoltaicos.
1. La temperatura La lámpara se puede enfriar en una cámara cerrada, que se enfría mediante un enfriador de agua.
2. La temperatura del módulo se puede controlar mediante un enfriador de agua con aire de refrigeración soplando sobre el módulo.
3. Las lámparas UV de halogenuros metálicos se utilizan con un rendimiento de alto valor y un bajo costo de prueba.
4. La irradiancia de cada lámpara UV se puede controlar por separado para ajustar la irradiancia de cada lámpara.
5. Durante la prueba, se pueden rastrear los datos de irradiancia UV. Una vez que la irradiación alcanza el requisito, la prueba se puede detener automáticamente.
6. Con la función de memorización de apagado, que podría acumular los datos antes de apagarse.
7. Se pueden mostrar en la pantalla las curvas en tiempo real de radiación UVA y UVB, la temperatura del módulo y se puede acceder a las curvas históricas.
8. Los datos de radiación UVA y UVB, la temperatura del módulo podrían memorizarse en el disco duro.
disco del IPC en formato EXCEL.
Artículo | Parámetros |
Uniformidad de la superficie de irradiación. | ≤15% |
rango espectral | 280nm~400nm |
Prueba de calor húmedo | 85℃/85%H.R. |
|
|
Irradiancia UV (280 nm-400 nm) | 150~250W/m2 |
relación UVB | 3%~10% |
Rango de radiómetro UVA | 0~300W/m2 |
Precisión del radiómetro UVA | ±3% |
Rango de radiómetro UVB | 0~50W/m2 |
Precisión del radiómetro UVB | ±3% |
Temperatura del módulo | 60±5℃ |
Precisión de temperatura | ±2℃ |
Repetibilidad de temperatura | ±0,5℃ |
Resumen y conclusión
Uno de los factores importantes en los senderos de los caracoles es la composición del EVA.
El EVA con una sustancia adecuada podría resistir los rastros de los caracoles.
Se ha demostrado que los productos de algunos proveedores de EVA funcionan bien.

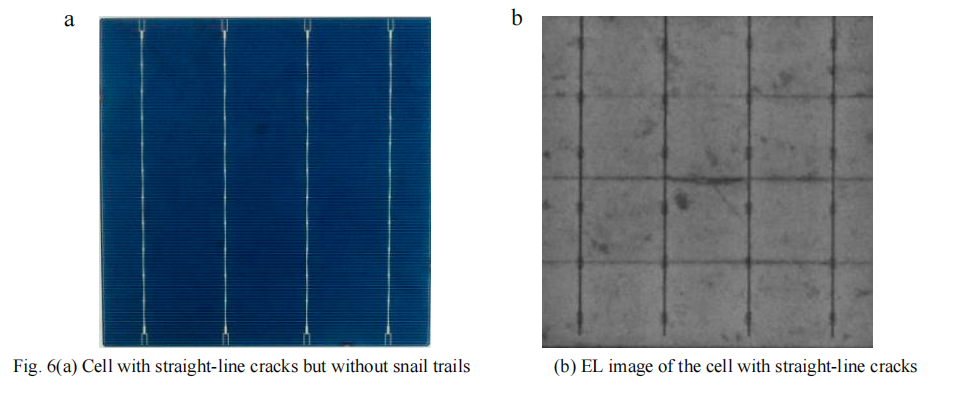

La hoja posterior no es el principal contribuyente a los rastros de caracoles. Los rastros de caracoles siempre aparecerán con o sin lámina trasera. Las grietas estrechas o microfisuras también son un factor clave. Evitan que la humedad se evapore fuera del módulo, evitando así de manera efectiva que baje la humedad dentro del módulo fotovoltaico. Es más fácil crear senderos de caracoles en tales condiciones. En comparación con la prueba de calor húmedo normal, la condición de prueba UV+DH más muestras de evaluación especialmente diseñadas podrían generar resultados más rápidos. Está comprobado que acortará el tiempo de prueba en un 50%. Además, las grietas en línea recta causadas por el corte con láser son efectivas y útiles para la evaluación cuantitativa de los rastros de caracoles. Con las condiciones de prueba UV+DH, la probabilidad de aparición de rastros de caracoles está garantizada. Puede acelerar el proceso de investigación y desarrollo de módulos fotovoltaicos y EVA. La mayoría de las zonas del cinturón blanco, que se encontraban a lo largo de líneas rectas, se convirtieron en senderos de caracoles.
